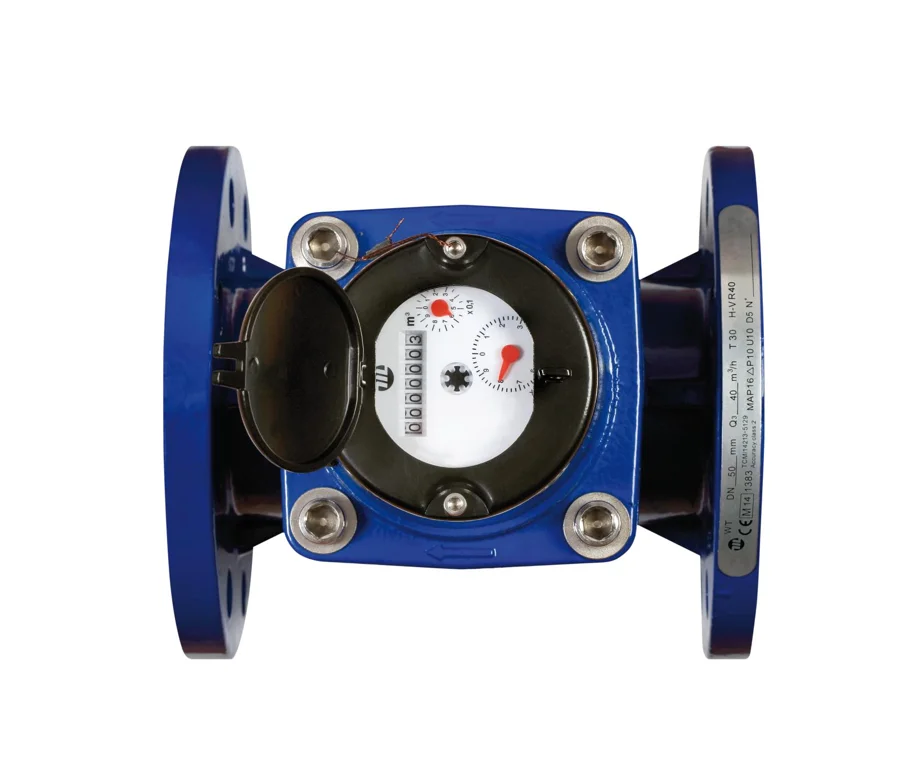

Maddalena WT – Woltman vodomjer sa tangencijalnom elisom
Vodomjer za navodnjavanje i velike protoke, DN 50–300, IP68 bakar/staklo brojčanik.
Maddalena WT
WT je odlično rješenje za mjerenje velikih protoka vode za navodnjavanje. Zahvaljujući tangencijalnoj elisi ima dobre metrološke karakteristike, širok mjerni opseg i odličnu postojanost tokom vremena, i pri radu sa vodom za navodnjavanje.
IP68 bakar/staklo brojčanik omogućava lako očitavanje. Robustan, dugotrajan i projektovan za najzahtjevnije uslove rada, pogodan je i za pijaću vodu i za vodu za navodnjavanje, a može se opremiti najnovijim tehnologijama za daljinski prenos podataka.
Hladna voda
Brzinski (mlazni) princip
Šta WT donosi
- Woltman vodomjer sa tangencijalnom elisom za hladnu vodu
- Namijenjen navodnjavanju velikim protocima
- MID sertifikat: R max 40
- DN 50÷300
- Visoka zaštita od spoljnih magnetnih polja
- Staklo od mineralnog stakla
- Zaptiven brojčanik (IP68 bakar/staklo) potpuno sprečava kondenzaciju
- Isporuka sa žičanim ili radio komunikacionim modulom
- MID sertifikat i u verziji „isporučne grupe”, kao dio mjernog sistema sa On-Off ventilom i ograničivačem protoka
- Pripremljen za reed davač impulsa (DN 50÷125 1 imp = 100 l / DN 150÷300 1 imp = 1000 l)
Komunikacija i daljinsko očitavanje
Vodomjer je pripremljen za daljinsko očitavanje: na brojčanik se postavlja komunikacioni modul ili davač impulsa (žični M-Bus, impulsni izlaz ili radio). Impulsni izlaz se može povezati sa komunikacionim uređajima ARSS (npr. ECHO Pulser za NB-IoT), a podaci se obrađuju u softveru AURA.
Maddalena WT
Mjerni opseg i karakteristike
| DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | |
|---|---|---|---|---|---|
| 2” | 2½” | 3” | 4” | 5” | |
| H-V = 40 | |||||
| Trajni protok Q3, m³/h | 40 | 63 | 100 | 160 | |
| Protok preopterećenja Q4, m³/h | 50 | 78,75 | 125 | 200 | |
| R (standardno) | 40 | ||||
| Minimalni protok Q1, l/h | 1000 | 1575 | 2500 | 4000 | |
| Prelazni protok Q2, l/h | 1600 | 2520 | 4000 | 6400 | |
| Okvirna masa, kg | 9,8 | 11,0 | 14,5 | 17,5 | 19 |
Treći red zaglavlja: Q3/Q1 = R prema položaju ugradnje. Druge vrijednosti R dostupne na zahtjev.
| Podatak | DN 150 | DN 200 | DN 250 | DN 300 |
|---|---|---|---|---|
| Nazivni prečnik, col | 6” | 8” | 10” | 12” |
| Trajni protok Q3, m³/h | 250 | 400 | 630 | 1000 |
| Protok preopterećenja Q4, m³/h | 312 | 500 | 878,5 | 1250 |
| R (standardno) | 40 | 40 | 40 | 40 |
| Minimalni protok Q1, l/h | 625 | 1000 | 1575 | 2500 |
| Prelazni protok Q2, l/h | 1000 | 1600 | 2520 | 4000 |
| Okvirna masa, kg | 25,5 | 35,0 | 63,0 | 86,0 |
| Temperaturna klasa | T30 |
|---|---|
| Klasa osjetljivosti na profil protoka | U10 – D5 |
| Pad pritiska | ΔP10 |
| Nazivni pritisak | 16 bar |
| Najveće očitavanje (DN 50–125 / DN 150–300) | 9.9999.999 m³ / 99.999.999 m³ |
| Najmanje očitavanje (DN 50–125 / DN 150–300) | 0,002 l / 0,02 l |
| Najveća dozvoljena greška između Q2 i Q4 | ±2 % pri temperaturi vode ≤ 30 °C |
Najveće očitavanje za DN 50–125 preneto je onako kako je navedeno u tehničkom listu proizvođača.
| Podatak | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | DN 250 | DN 300 |
|---|---|---|---|---|---|---|---|---|---|
| Visina H, mm | 257 | 273 | 288 | 300 | 322 | 347 | 382 | 448 | 510 |
| h, mm | 180 | 186 | 193 | 196 | 202 | 212 | 222 | 240 | 281 |
| Širina B, mm | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
Ugradna dužina L: DN 50–125: 200 / 225 / 250 mm (prema tehničkom listu); DN 150: 300, DN 200: 350, DN 250: 450, DN 300: 500 mm.
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.
Tehnički list

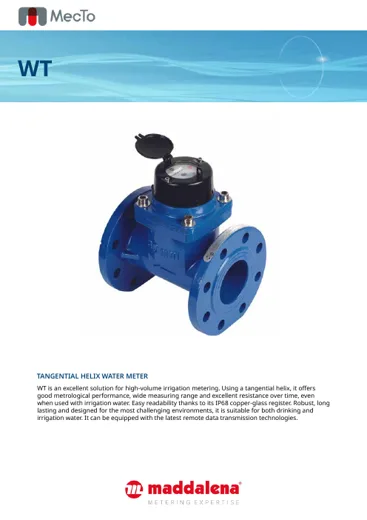

Maddalena WT – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 5 str., 0,4 MB
Preuzmi PDF ↓Od vodomjera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izvještaji i razmjena podataka sa sistemom za obračun.
Komunikacioni uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomjere.Maddalena WT se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – ATLAS UNION isporučuje vodomjere, komunikacionu opremu, softver i podršku pri uvođenju.
