Maddalena DS TRP – višemlazni vodomjer sa zaštićenim valjcima
Višemlazni vodomjer sa mehaničkim prenosom, neosjetljiv na spoljna magnetna polja, DN 15–50.

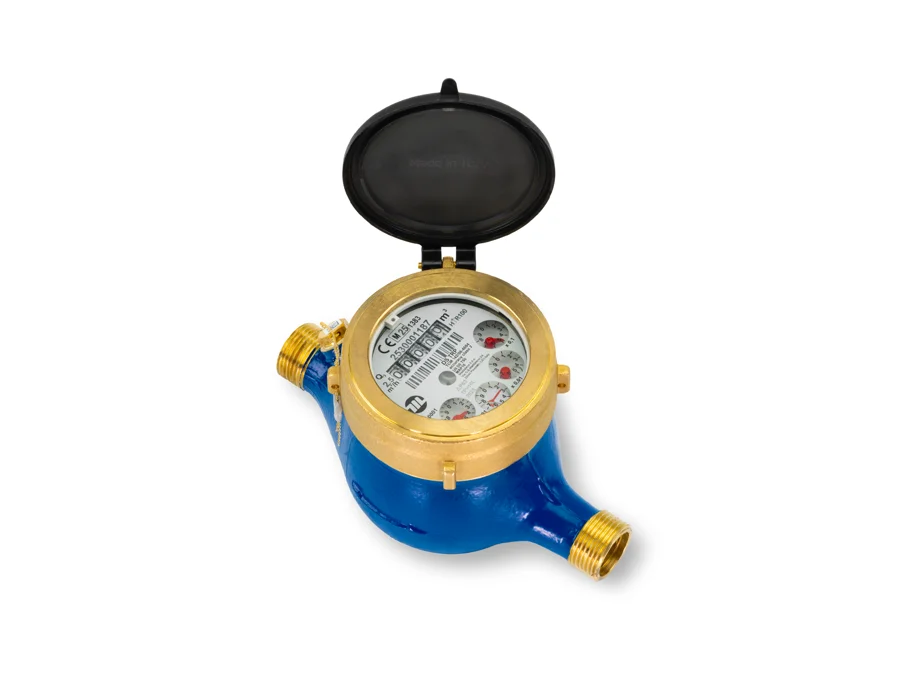

Maddalena DS TRP
DS TRP je vrhunski izraz višemlaznog vodomjera. Zahvaljujući mehaničkom prenosu ima visoke metrološke karakteristike i neosjetljiv je na spoljna magnetna polja. Rješenje sa „zaštićenim valjcima”, koje je Maddalena prva razvila, obezbjeđuje savršenu čitljivost tokom vremena.
Robustan, dugotrajan i pogodan za najzahtjevnije uslove rada, kompatibilan je sa svim vrstama vode i može se opremiti najnovijim tehnologijama za daljinski prenos podataka.
Hladna voda
Brzinski (mlazni) princip
Šta DS TRP donosi
- Višemlazni vodomjer sa zaštićenim valjcima za hladnu vodu
- Namijenjen vodovodima i spoljnoj ugradnji
- MID sertifikat: R max 200
- DN 15÷50
- Sanitarni sertifikati za više zemalja
- Mehanički prenos neosjetljiv na spoljna magnetna polja
- Staklo od mineralnog stakla
- Valjci sa brojevima, oznake i serijski broj nalaze se u zaštićenom dijelu
- Pripremljen za opcioni reed davač impulsa (1 imp = 1-10-100-1000 l) ili statički davač impulsa (1 imp = 1-10 l)
Komunikacija i daljinsko očitavanje
Vodomjer je pripremljen za daljinsko očitavanje: na brojčanik se postavlja komunikacioni modul ili davač impulsa (žični M-Bus, impulsni izlaz ili radio). Impulsni izlaz se može povezati sa komunikacionim uređajima ARSS (npr. ECHO Pulser za NB-IoT), a podaci se obrađuju u softveru AURA.
Maddalena DS TRP
Mjerni opseg i karakteristike
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Nazivni prečnik, col | ½” | ¾” | 1” | 1¼” | 1½” | 2” |
| Q3/Q1 = R prema položaju ugradnje | H↑ ≤ 200* | H↑ ≤ 200 | H↑ ≤ 200 | H↑ ≤ 200 | H↑ ≤ 200 | H↑ ≤ 200 |
| Trajni protok Q3, m³/h | 2,5 | 4,0 | 6,3 | 10,0 | 16,0 | 25,0 |
| Protok preopterećenja Q4, m³/h | 3,13 | 5,00 | 7,88 | 12,50 | 20,0 | 31,25 |
| R (standardno) | 160 | 160 | 160 | 160 | 160 | 160 |
| Minimalni protok Q1, l/h | 15,63 | 25 | 39,38 | 62,50 | 100 | 156,25 |
| Prelazni protok Q2, l/h | 25,01 | 40 | 63,01 | 100 | 160 | 250 |
* Za DN 15 sa L ≤ 110, R = 160. Druge vrijednosti R dostupne na zahtjev.
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Temperaturna klasa | T30, T50 | T30, T50 | T30, T50 | T30, T50 | T30, T50 | T30, T50 |
| Klasa osjetljivosti na profil protoka | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 |
| Pad pritiska | ΔP63 | ΔP63 | ΔP63 | ΔP63 | ΔP63 | ΔP63 |
| Nazivni pritisak, bar | 16 | 16 | 16 | 16 | 16 | 16 |
| Najmanje očitavanje, l | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Okvirna masa, kg | 1,45 | 1,61 | 2,3 | 2,4 | 7,7 | 7,6 |
Početni protok: DN 15: 4-5 l/h, DN 20: 7-9 l/h, DN 25: 16-18 l/h; DN 32–50: 22-24 / 28-30 l/h (prema tehničkom listu). Najveće očitavanje: 99.999 m³, odnosno 999.999 m³ za veće prečnike.
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Navoj | G¾B | G1B | G1¼B | G1½B | G2B | G2½B |
| Ugradna dužina L, mm | 110/130/145/165/170/190 | 160/190 | 260 | 260 | 300 | 270/300 |
| Visina H, mm | 115 | 117 | 125 | 125 | 143 | 175 |
| h, mm | 36,5 | 36,5 | 43 | 43 | 46 | 55 |
| Širina B, mm | 97 | 97 | 97 | 97 | 130 | 154 |
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.
Tehnički list

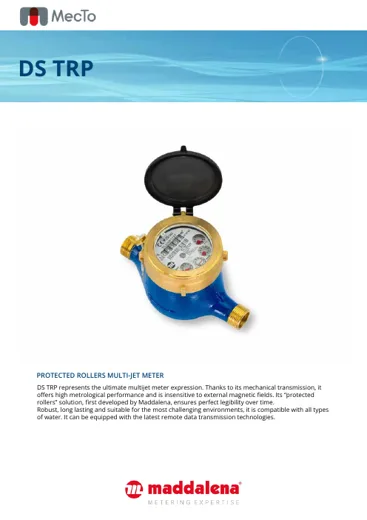

Maddalena DS TRP – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 5 str., 0,4 MB
Preuzmi PDF ↓Od vodomjera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izvještaji i razmjena podataka sa sistemom za obračun.
Komunikacioni uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomjere.Maddalena DS TRP se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – ATLAS UNION isporučuje vodomjere, komunikacionu opremu, softver i podršku pri uvođenju.
Ostali Maddalena vodomjeri
Pošaljite upit
Recite nam prečnik, mjerni opseg i način očitavanja – predložićemo odgovarajuću izvedbu vodomjera Maddalena DS TRP.
