Maddalena SJ PLUS-EVO – jednomlazni vodomjer sa suvim brojčanikom

Nova generacija jednomlaznih vodomjera za podmjerenje u stanovima, za hladnu i toplu vodu.

Pošaljite upit
Jednomlazni vodomjer sa suvim brojčanikom (superdry)

Maddalena SJ PLUS-EVO

MecTo

SJ Plus / Evo je nova generacija jednomlaznih vodomjera za stanove. Inovativna automatizovana proizvodna linija spaja veliki proizvodni kapacitet sa najvišim kvalitetom.

SJ Plus / Evo postiže najbolje metrološke karakteristike u svojoj kategoriji i može se opremiti najnovijim tehnologijama za daljinski prenos podataka.

Topla vodaHladna vodaBrzinski (mlazni) principPodmjerenje
R 160klasa tačnosti (MID)
DN 15÷20nazivni prečnik
T30/90do temperaturne klase
Maddalena SJ PLUS-EVO vodomjer
Ključne karakteristike

Šta SJ PLUS-EVO donosi

  • Jednomlazni vodomjer sa suvim brojčanikom (superdry) za toplu ili hladnu vodu
  • Namijenjen ugradnji u stanovima – podmjerenje potrošnje
  • MID sertifikat: R max 160
  • DN 15÷20
  • Sanitarni sertifikati za više zemalja
  • Moguća ugradnja u različitim položajima
  • Visoka zaštita od spoljnih magnetnih polja
  • Brojčanik se okreće za 360°
  • Isporuka sa žičanim ili radio komunikacionim modulom
  • Opcija: reed davač impulsa (Plus) 1 imp = 10 l ili statički davač impulsa (Evo) 1 imp = 1 l
Povezivanje

Komunikacija i daljinsko očitavanje

Vodomjer je pripremljen za daljinsko očitavanje: na brojčanik se postavlja komunikacioni modul ili davač impulsa (žični M-Bus, impulsni izlaz ili radio). Impulsni izlaz se može povezati sa komunikacionim uređajima ARSS (npr. ECHO Pulser za NB-IoT), a podaci se obrađuju u softveru AURA.

Galerija

Maddalena SJ PLUS-EVO

Maddalena SJ PLUS-EVO – slika 1Maddalena SJ PLUS-EVO – slika 2
Tehnički podaci

Mjerni opseg i karakteristike

Metrološke karakteristike (MID)
DN 15DN 20
½”¾”
H↑≤100, H→/V↓≤50, V↑≤40H↑≤160, H→/V↓≤80, V↑≤63H↑≤100, H→/V↓≤50, V↑≤40H↑≤160, H→/V↓≤80, V↑≤63
Trajni protok Q3, m³/h1,62,54
Protok preopterećenja Q4, m³/h23,135
R (standardno)100
Minimalni protok Q1, l/h162540
Prelazni protok Q2, l/h25,604064

Q3/Q1 = R prema položaju ugradnje (za svaki prečnik dvije varijante): H↑ ≤ 100, H→/V↓ ≤ 50, V↑ ≤ 40 ili H↑ ≤ 160, H→/V↓ ≤ 80, V↑ ≤ 63. Druge vrijednosti R dostupne na zahtjev.

Tehnički podaci
PodatakDN 15DN 20
Temperaturna klasaT30, T50, T30/90T30, T50, T30/90
Klasa osjetljivosti na profil protokaU0 – D0U0 – D0
Početni protok, l/h68
Pad pritiskaΔP63ΔP63
Nazivni pritisak, bar1616
Najveće očitavanje, m³99.99999.999
Najmanje očitavanje, l0,050,05
Okvirna masa, kg0,350,45
Dimenzije
PodatakDN 15DN 20
NavojG¾BG1B
Ugradna dužina L, mm80*/110/115/120/130115/130
Visina H, mm7474
h, mm11,716,7
Širina B, mm6565

* samo Q3 2,5, R ≤ H100 VR63

Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.

Preuzimanje

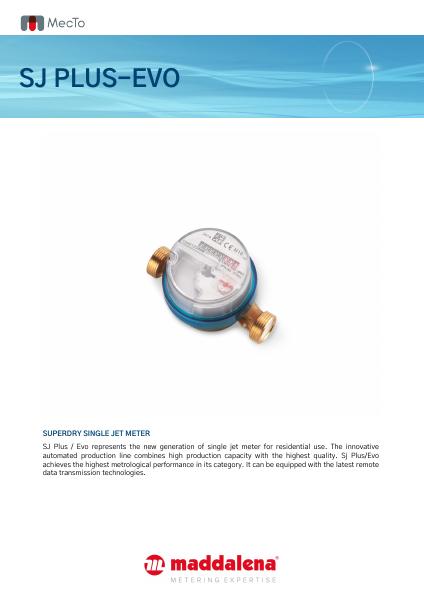

Tehnički list

Maddalena SJ PLUS-EVO – tehnički list

Maddalena SJ PLUS-EVO – tehnički list

Originalni tehnički list proizvođača (EN) · PDF, 4 str., 3,2 MB

Preuzmi PDF ↓
Kompletno rješenje

Od vodomjera do obračuna

AURA mobilna aplikacijaAURA softverMobilno i daljinsko očitavanje, web portal, izvještaji i razmjena podataka sa sistemom za obračun.Komunikacioni uređaji za vodomjereKomunikacioni uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomjere.

Maddalena SJ PLUS-EVO se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – ATLAS UNION isporučuje vodomjere, komunikacionu opremu, softver i podršku pri uvođenju.
