Vodomjeri sa daljinskim očitavanjem
Tačno mjerenje, automatsko očitavanje i manje gubitaka vode – vodomjeri, komunikacija i softver od jednog partnera.
Svaki litar izmjeren, svaki vodomjer očitan – bez izlaska na teren
Vodomjeri sa daljinskim očitavanjem šalju stanje, protok i alarme radio signalom – očitavaču u prolazu ili preko fiksne mreže direktno u softver vodovoda. Nema ulaska u objekte, nema prepisivanja brojeva i nema procjena potrošnje.

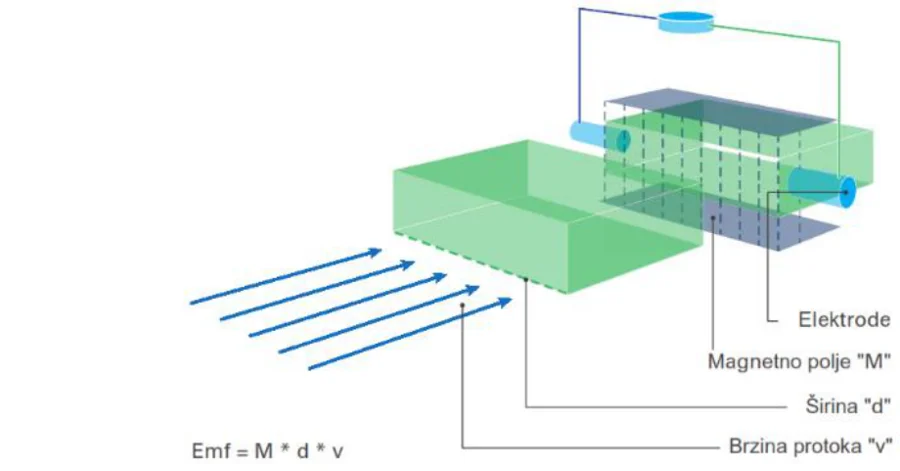

Pravu vrijednost sistem dobija tek uz tačno mjerenje: elektromagnetni i ultrazvučni vodomjeri nemaju pokretnih dijelova, bilježe i najmanje protoke i zadržavaju klasu tačnosti tokom cijelog radnog vijeka. Zato daljinsko očitavanje posmatramo kao cjelinu – vodomjer, komunikacija i softver.
Gubici vode koji se ne vide
Dio vode koja se proizvede i potisne u mrežu nikada ne bude naplaćen – to je nefakturisana voda (NRW, Non-Revenue Water). Prema bilansu vode Međunarodne asocijacije za vodu (IWA), čine je stvarni (fizički) gubici – curenja na cjevovodima i priključcima – i prividni (komercijalni) gubici: nedovoljno tačno mjerenje, greške pri očitavanju i obradi podataka i neovlašćena potrošnja.
Svjetska banka procjenjuje da se u svijetu godišnje izgubi oko 126 milijardi m³ nefakturisane vode. U mnogim domaćim vodovodnim sistemima gubici dostižu trećinu, a ponegdje i polovinu proizvedene vode – a svaki izgubljeni kubik znači i utrošenu energiju, hemikalije za pripremu i dodatno crpljenje izvorišta.

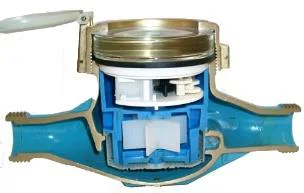

Mehanički vodomjeri sa propelerom dio potrošnje ne registruju ni kada su novi, a sa habanjem, kamencem i neredovnim baždarenjem greška mjerenja raste. Zamjena tačnijim vodomjerima i redovna kontrola očitavanja jedna su od osnovnih mjera aktivnog smanjenja gubitaka.
Prednosti daljinskog očitavanja
Smanjenje gubitaka (NRW)

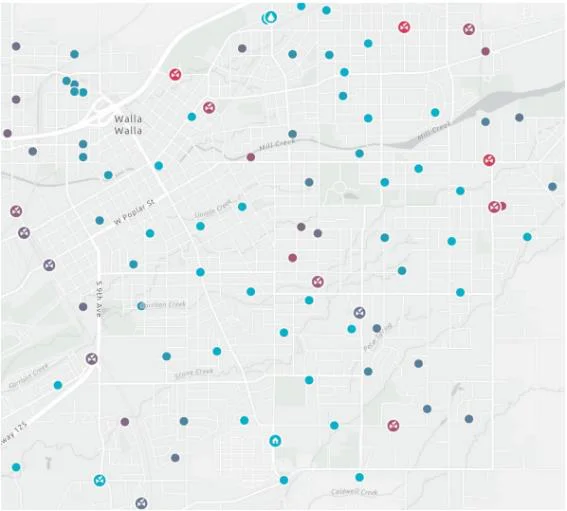

Zonski bilans: poređenjem vode isporučene u zonu i zbira očitavanja potrošača gubici se lociraju po zonama, a ne procjenjuju za cio sistem.
Otkrivanje curenja
Alarm za stalan protok, pucanje cijevi ili povratni tok signalizira curenje kod potrošača ili na priključku – danima ranije nego što bi se primijetilo na računu.
Tačan obračun
Stvarna stanja umjesto procjena, bez grešaka pri prepisivanju i manje reklamacija; podaci se izvoze direktno u sistem za obračun.
Bez očitavanja na terenu
Nema dogovaranja pristupa, nedostupnih šahtova i zaključanih objekata; walk-by očitavanje traje minute, a fiksna mreža radi potpuno automatski.

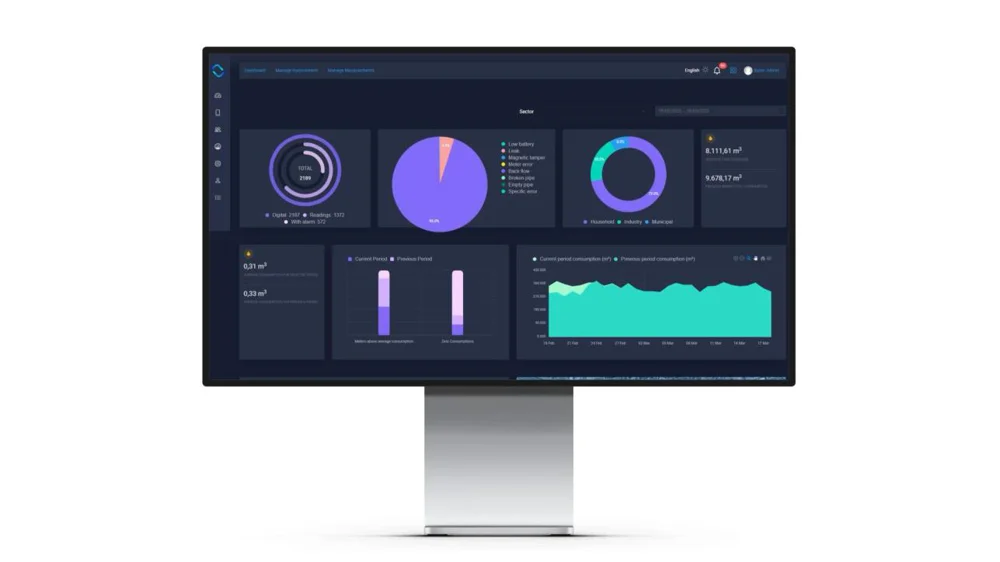

Analitika potrošnje
Dnevni i satni profili, poređenje potrošača i zona, otkrivanje neuobičajene potrošnje i bolje planiranje kapaciteta mreže.
Alarmi i nadzor

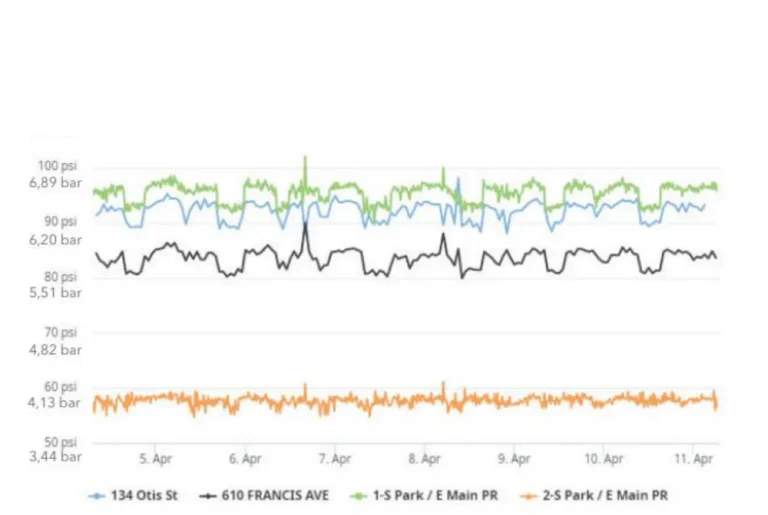

Pokušaj neovlašćenog uticaja (magnet, demontaža), nema vode, prazna baterija, kod pojedinih modela i pritisak i temperatura vode.
Mehanički ili elektronski vodomjer?
Daljinski očitati netačno izmjerenu vodu ne rješava problem. Zato preporučujemo vodomjere sa integrisanom komunikacijom i velikim mjernim opsegom, koji bilježe i curenje „kap po kap”.
| Karakteristika | Mehanički vodomjer | Elektromagnetni / ultrazvučni vodomjer |
|---|---|---|
| Mjerni opseg (R = Q3/Q1) | R40 – R200 | R400 – R1600 |

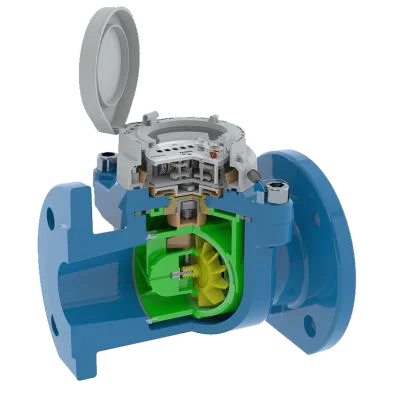

| Pokretni dijelovi | propeler i prenosni mehanizam | nema – mjerenje elektromagnetnim poljem ili ultrazvukom |
| Tačnost tokom vremena | opada zbog habanja, kamenca i kvaliteta vode | trajno tačni, bez servisa i zamjene dijelova |
| Položaj ugradnje | po pravilu horizontalno | u bilo kom položaju |
| Ravna dionica prije / poslije | obično U10 D5 | U0 D0 kod većine modela |
| Pad pritiska pri maks. protoku | do oko 1 bar | znatno manji (npr. 0,2–0,5 bar) |
| Daljinsko očitavanje | naknadni modul ili davač impulsa | integrisani radio, memorija podataka i alarmi |
Vrijednosti su orijentacione i zavise od modela i prečnika; tačni podaci navedeni su na stranicama pojedinačnih vodomjera.

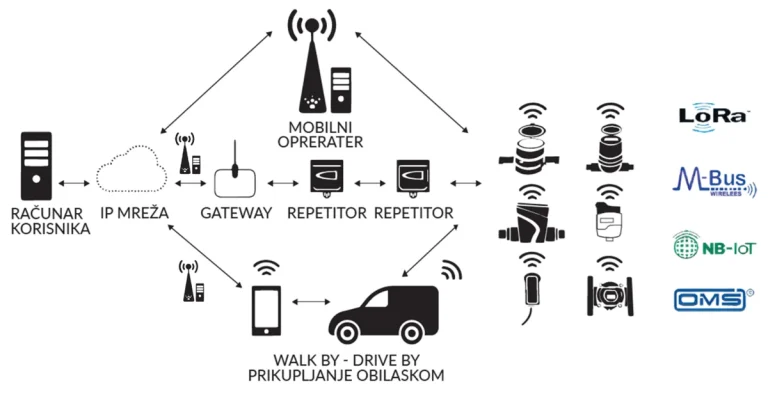

Od vodomjera do računa
Standard EN 13757-4 za walk-by, drive-by i fiksne mreže očitavanja vodomjera.
Mreža velikog dometa i male potrošnje za očitavanje vodomjera u gradovima i naseljima.
Očitavanje vodomjera preko postojeće mreže mobilnih operatera – bez izgradnje sopstvene infrastrukture.Walk-by očitavanje je brz i jednostavan početak; isti vodomjeri se kasnije, bez zamjene, mogu povezati u fiksnu mrežu.
Vodomjeri + komunikacija + softver
VodomjeriElektromagnetni i ultrazvučni vodomjeri sa integrisanim radiom: Sensus (iPERL, Cordonel, Mei Twin RF, MeiStream RF Plus) i Maddalena (ELECTO SONIC, ELECTO MVM, E-BULK i drugi).
KomunikacijaKomunikacioni uređaji – HydroPulsar radio moduli, ECHO NB-IoT predajnici, repetitori i gateway-i – i za postojeće vodomjere sa impulsnim izlazom.

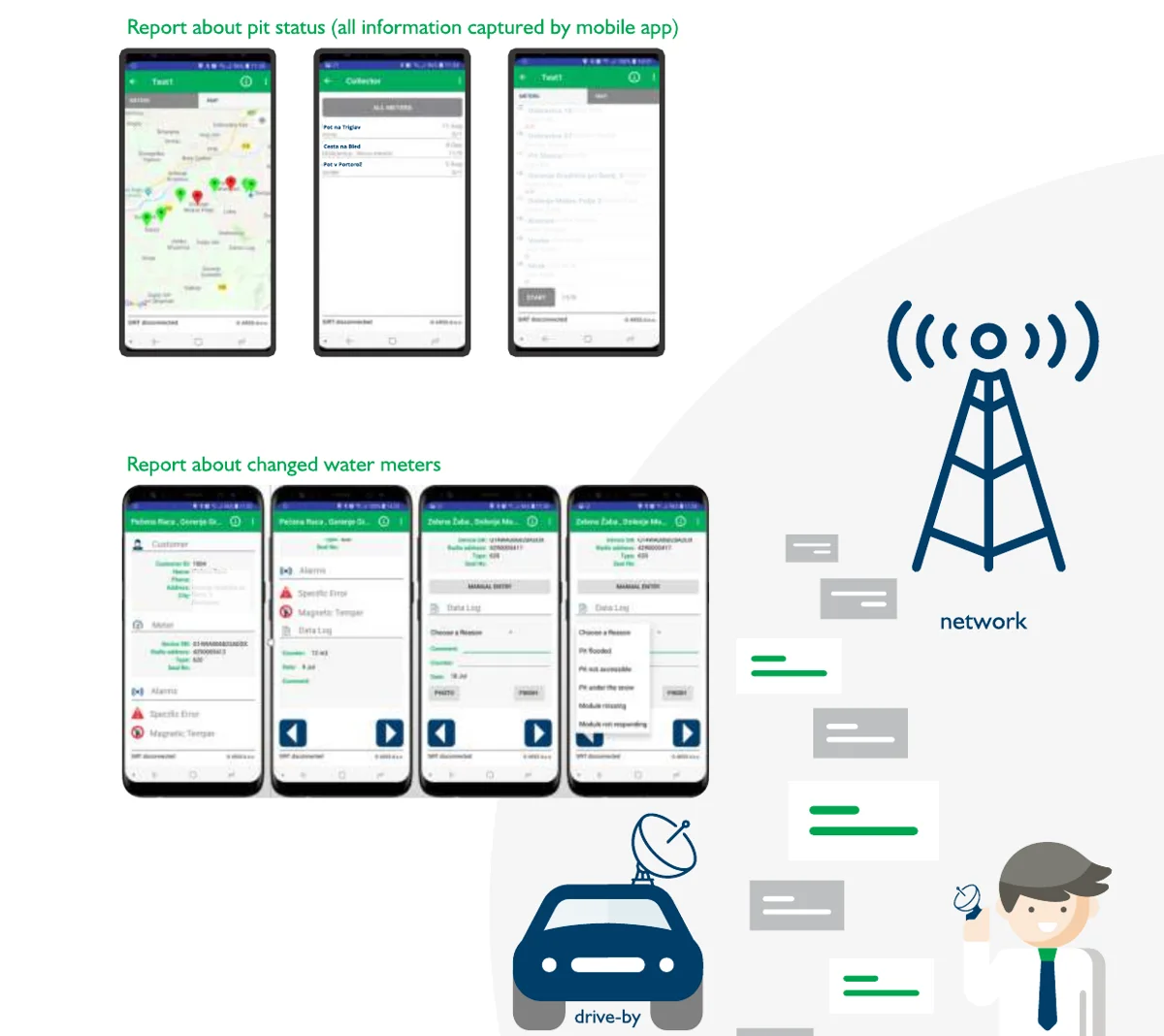

Softver AURAAURA web portal i mobilne aplikacije za očitavanje, montažu, fiksnu mrežu, dijagnostiku i obračun.ATLAS UNION pomaže od izbora vodomjera i načina komunikacije, preko probne zone i ugradnje, do puštanja softvera u rad i obuke korisnika.
Vodomjeri sa integrisanim daljinskim očitavanjem

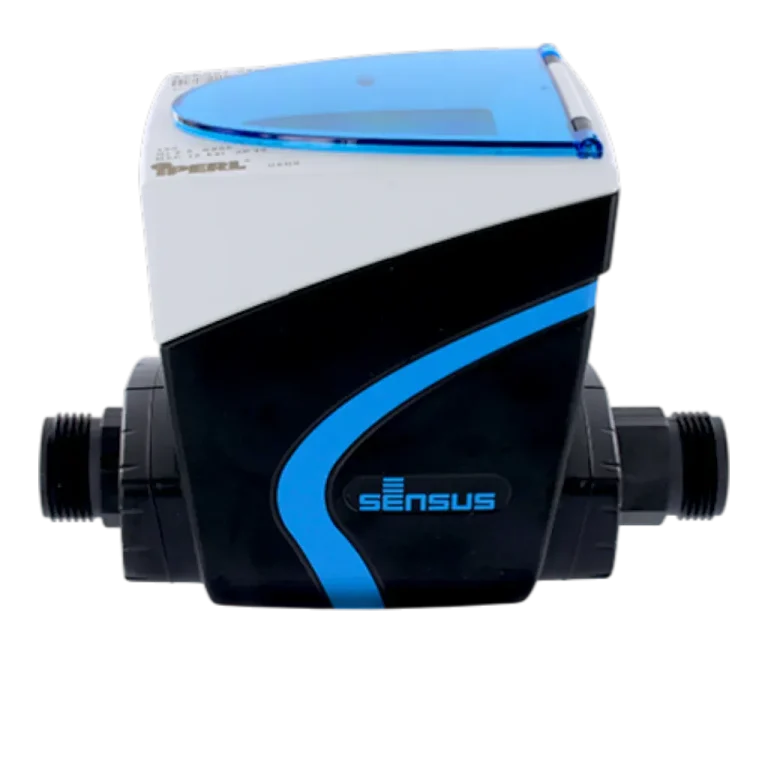

Sensus iPERL
Statički elektromagnetni vodomjer
Detaljnije →

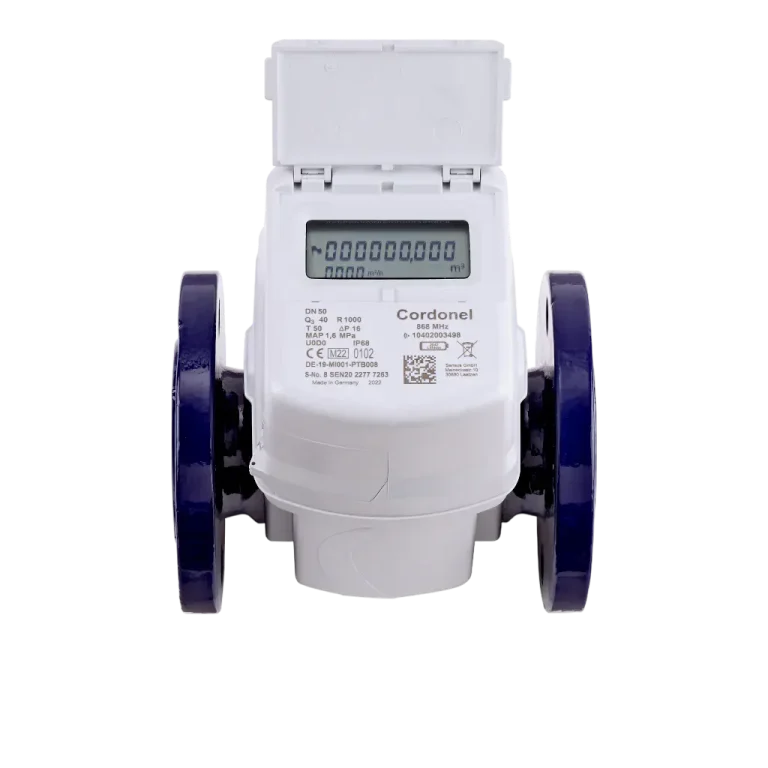

Sensus Cordonel
Statički ultrazvučni vodomjer za velike protoke
Detaljnije →

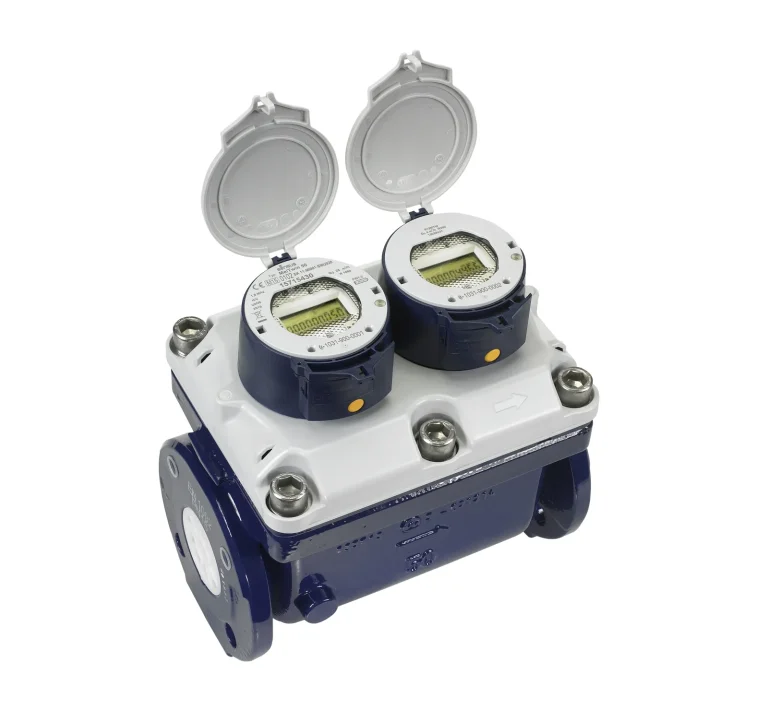

Sensus MeiTwinRF
Kombinovani vodomjer za pijaću vodu do 50 °C, DN 50–100
Detaljnije →
Sensus MeiStreamRF Plus
Vodomjer za velike protoke (bulk), elektronski brojčanik, DN 40–150
Detaljnije →
Maddalena ELECTO SONIC
Elektronski ultrazvučni vodomjer
Detaljnije →
Maddalena ELECTO MVM
Elektronski volumetrijski vodomjer
Detaljnije →

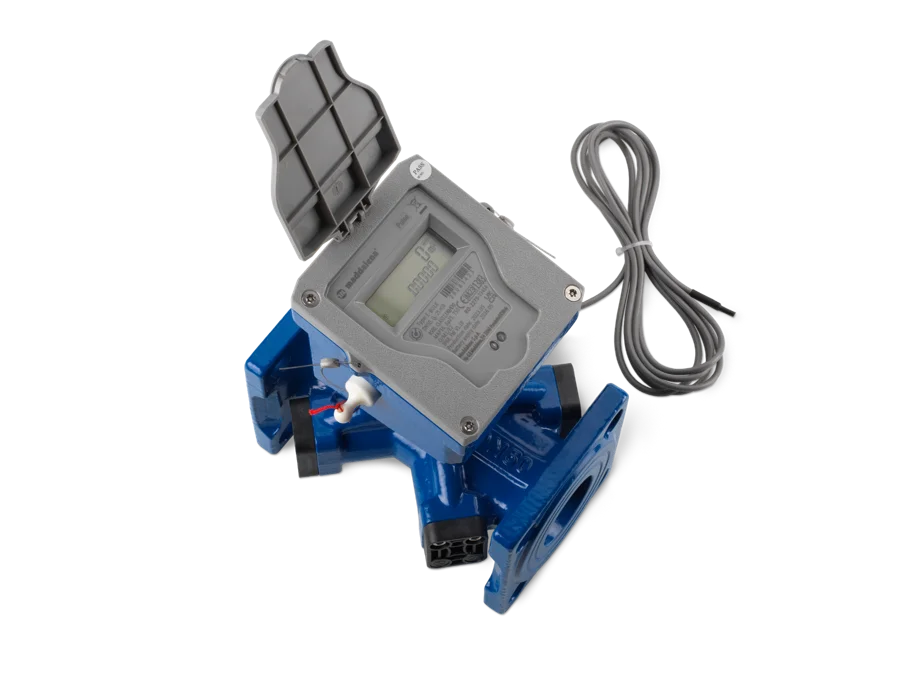

Maddalena E-BULK
Statički (ultrazvučni) vodomjer
Detaljnije →

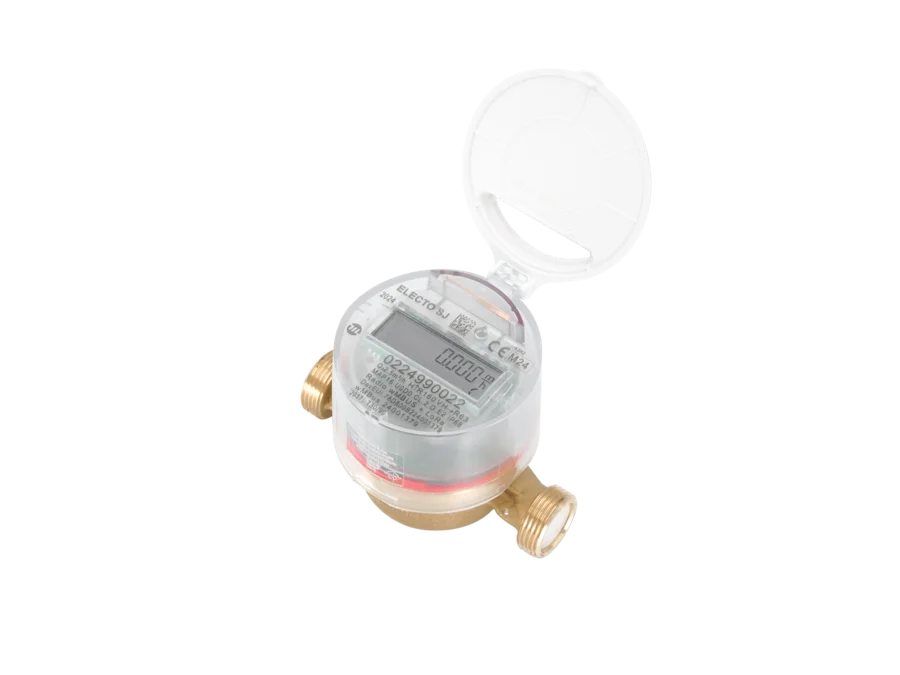

Maddalena ELECTO SJ (multiprotokol)
Multiprotokolni elektronski jednomlazni vodomjer
Detaljnije →Rezultati iz prakse
Klijent iz Grčke
Zamijenjeni su svi mehanički vodomjeri elektromagnetnim i ultrazvučnim vodomjerima Sensus: 12.286 kućnih vodomjera DN 15 – DN 40 i 209 prirubničkih vodomjera DN 50 – DN 100, uz fiksnu mrežu za daljinsko očitavanje.
- prosječna mjesečna fakturisana vrijednost vode povećana je za 25 %
- dodatne uštede: manji lager rezervnih dijelova, nema servisa vodomjera, automatsko očitavanje preko fiksne mreže
Klijent iz regiona
Naselje sa 520 mehaničkih kućnih vodomjera DN 20, prosječne starosti 15 godina, bez daljinskog očitavanja, sa neredovnim baždarenjem i šahtovima u lošem stanju (dio potopljen); godišnja potrošnja oko 84.840 m³.
- procjena za zamjenu elektromagnetnim vodomjerima iPERL sa integrisanim daljinskim očitavanjem: oko 20 % više fakturisane vode zbog tačnijeg mjerenja
- procijenjeni povrat investicije (ROI) oko 240 %
Rezultati su iz ATLAS UNION elaborata o prednostima elektromagnetnih i ultrazvučnih vodomjera; zavise od stanja mreže, kvaliteta vode i postojećih vodomjera.
Kakav šaht je potreban za daljinsko očitavanje?
Vodomjer u šahtu ispod nivoa terena je najteži slučaj za radio vezu. Materijal zidova i poklopca, kao i voda u šahtu, odlučuju da li će daljinsko očitavanje raditi pouzdano – zato je PE šaht sa kompozitnim poklopcem dobro rješenje za daljinsko očitavanje.
| Tip šahta, materijal zidova i poklopca | Nivo vode u šahtu | Slabljenje LoRaWAN (868 MHz) | Slabljenje NB-IoT (800–900 MHz) | Status veze / operativnost sistema |
|---|---|---|---|---|
| 1. Ciglom zidani šaht + čelični poklopac | Bez vode | 28 – 35 dB | 25 – 32 dB | Granična veza. Signal se probija samo kroz pukotine oko poklopca. |
| 50 cm vode | 55 – 65 dB | 52 – 62 dB | Prekid veze. Vodomjer je potopljen; radio-talasi ove frekvencije ne prodiru kroz 50 cm vode. | |
| 1 metar vode | > 90 dB | > 90 dB | Potpuna blokada (mrtva zona). | |
| 2. Armirani beton + čelični poklopac | Bez vode | 38 – 48 dB | 35 – 45 dB | Granična veza. Signal se probija samo kroz pukotine oko poklopca. |
| 50 cm vode | 65 – 80 dB | 62 – 75 dB | Prekid veze. Vodomjer je potopljen; radio-talasi ove frekvencije ne prodiru kroz 50 cm vode. | |
| 1 metar vode | > 90 dB | > 90 dB | Potpuna blokada signala. | |
| 3. PE (polietilen) šaht + kompozitni poklopac | Bez vode | 4 – 8 dB | 3 – 7 dB | Izuzetna veza. Signal prolazi kroz zidove i poklopac sa minimalnim otporom. |
Izvor tabele: ATLAS UNION. Nezavisna mjerenja potvrđuju da metalni poklopac sam po sebi predstavlja veliku prepreku: terenski test kroz uobičajeni livenogvozdeni poklopac šahta dao je oko 22,6 dB slabiji signal nego kroz poklopac sa prorezima prilagođenim radio prenosu (IEEE Antennas and Wireless Propagation Letters, 2024). Istraživanje livenogvozdenih kutija za pametne vodomjere (Sensors, 2023) takođe potvrđuje da liveno gvožđe blokira radio talase i da se prijem znatno poboljšava prorezima u poklopcu.
PE šahtovi za vodomjere
U zidanim i betonskim šahtovima sa čeličnim poklopcem radio signal slabi ili je potpuno blokiran. Polietilenski šaht sa kompozitnim poklopcem propušta signal uz minimalne gubitke i štiti vodomjer od smrzavanja i podzemne vode.
Za daljinsko očitavanje PE šaht je posebno dobro rješenje: beton i armatura, a naročito livenogvozdeni i čelični poklopci, jako prigušuju radio signal, dok PE šaht sa PE ili kompozitnim poklopcem omogućava bolji prijem i manje ponovljenih slanja – to znači pouzdanije očitavanje i duži vijek baterije.
PE šahtovi za vodomjere (Triplast) →Elektronski vodomjeri sa daljinskim očitavanjem
Zašto mehanički vodomjeri vremenom mjere manje i šta donosi prelazak na elektronske vodomjere sa daljinskim očitavanjem.
Pročitajte članak →Daljinsko očitavanje vodomjera
Da li daljinsko očitavanje zahtijeva zamjenu svih vodomjera?
Ne. Vodomjeri sa impulsnim izlazom ili pripremom za modul mogu se dopuniti komunikacionim uređajima (npr. ARSS HydroPulsar ili ECHO Pulser). Ipak, najveći efekat na gubitke daje zamjena dotrajalih mehaničkih vodomjera tačnijim elektronskim.
Koliko traje baterija?
Zavisno od modela i učestalosti slanja podataka, baterija je projektovana za cio radni vijek vodomjera – tipično 10 do 16 godina.
Šta izabrati: walk-by, fiksnu mrežu, NB-IoT ili LoRaWAN?
Zavisi od gustine vodomjera, pokrivenosti mobilnom mrežom i potrebne učestalosti podataka. Često se kreće sa walk-by očitavanjem, a fiksna mreža uvodi postepeno, po zonama.
Da li su podaci zaštićeni?
Da. Radio poruke se šifruju (npr. AES-128 kod Wireless M-Bus), a ključevi za dešifrovanje čuvaju se u softveru vodovoda.
Izvori: IWA – bilans vode i terminologija gubitaka; Svjetska banka – procjena nefakturisane vode (Liemberger i Wyatt, 2019); tehnička dokumentacija proizvođača Sensus, Maddalena i ARSS.
