Maddalena E-BULK – ultrazvučni vodomjer za velike protoke
Ultrazvučni vodomjer DN 50–400 bez pokretnih dijelova, R max 800, integrisani wM-Bus modul.

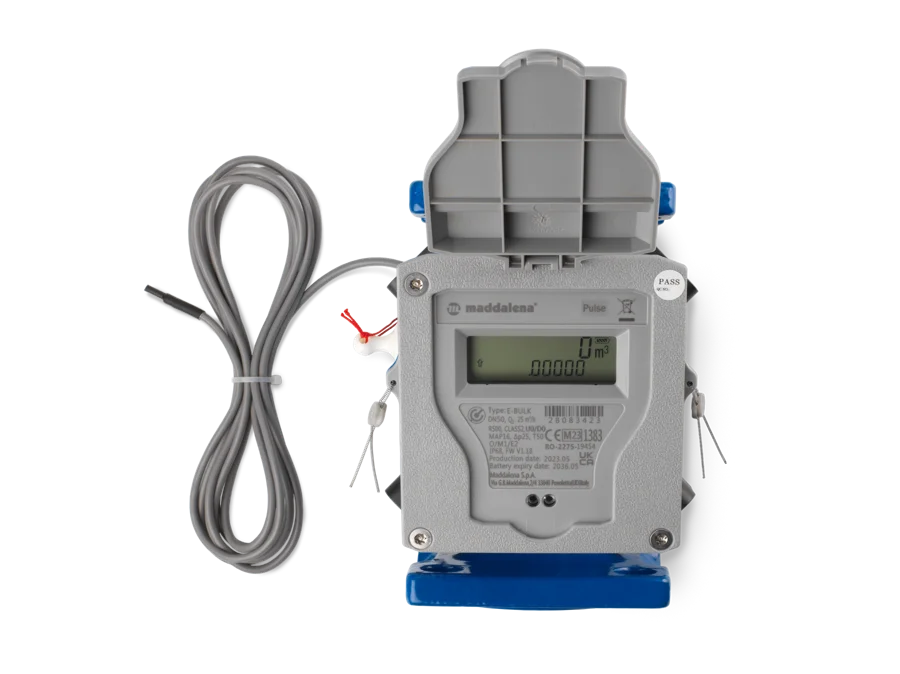

Maddalena E-BULK
E-BULK je savremeno rješenje za mjerenje velikih protoka u vodovodima, industriji i komercijalnim objektima. Zahvaljujući jednostavnoj primjeni ultrazvučne tehnologije, E-BULK ima odlične karakteristike u svim uslovima ugradnje.
Izuzetno nizak početni protok, širok mjerni opseg i odsustvo pokretnih dijelova omogućavaju obračun cjelokupne potrošnje i olakšavaju otkrivanje curenja. E-BULK čini mehaničke vodomjere, posebno kombinovane, zastarelim. Robustan je, dugotrajan, pogodan za najzahtjevnije uslove rada i može se opremiti najnovijim tehnologijama za daljinski prenos podataka.
Hladna voda
Statičko mjerenje
Šta E-BULK donosi
- Ultrazvučni vodomjer za hladnu vodu
- Namijenjen velikim protocima u vodovodima i industriji
- MID sertifikat: R max 800
- DN 50÷400
- Opcioni analogni izlaz 4-20 mA, 24 V pasivni
- Sanitarni sertifikati za više zemalja
- Bez pokretnih dijelova
- Ugradnja u svim položajima uz zadržavanje metroloških karakteristika
- Veliki displej sa podacima o zapremini, protoku i alarmima
- Stepen zaštite IP68
- Vijek baterije: 13 godina
- Isporuka sa žičanim (Split) ili integrisanim radio komunikacionim modulom (wireless M-Bus)
- Pripremljen za davač impulsa (DN 50÷100) 1 imp = 10 l, (DN 125÷400) 1 imp = 100 l
Komunikacija i daljinsko očitavanje
Maddalena E-BULK
Mjerni opseg i karakteristike
| Podatak | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 |
|---|---|---|---|---|---|
| Nazivni prečnik, col | 2” | 2½” | 3” | 4” | 5” |
| Q3/Q1 = R prema položaju ugradnje | ≤ 800 | ≤ 800 | ≤ 800 | ≤ 800 | ≤ 800 |
| Trajni protok Q3, m³/h | 25 | 40 | 63 | 100 | 160 |
| Protok preopterećenja Q4, m³/h | 31,25 | 50 | 78,75 | 125 | 200 |
| R (standardno) | 500 | 500 | 500 | 500 | 500 |
| Minimalni protok Q1, l/h | 50 | 80 | 126 | 200 | 320 |
| Prelazni protok Q2, l/h | 80 | 128 | 201,60 | 320 | 512 |
| Početni protok, l/h | 21 | 55 | 66 | 70 | 120 |
| Okvirna masa, kg | 10,3 | 13 | 16 | 17,25 | 25 |
Druge vrijednosti R dostupne na zahtjev.
| Podatak | DN 150 | DN 200 | DN 250 | DN 300 | DN 350 | DN 400 |
|---|---|---|---|---|---|---|
| Nazivni prečnik, col | 6” | 8” | 10” | 12” | 14” | 16” |
| Q3/Q1 = R prema položaju ugradnje | ≤ 800 | ≤ 800 | ≤ 800 | ≤ 800 | ≤ 800 | ≤ 800 |
| Trajni protok Q3, m³/h | 250 | 400 | 630 | 1000 | 1600 | 2500 |
| Protok preopterećenja Q4, m³/h | 312 | 500 | 787 | 1250 | 2000 | 3125 |
| R (standardno) | 500 | 500 | 500 | 500 | 500 | 500 |
| Minimalni protok Q1, l/h | 500 | 800 | 1260 | 2000 | 3200 | 5000 |
| Prelazni protok Q2, l/h | 800 | 1200 | 2016 | 3200 | 5120 | 8000 |
| Početni protok, l/h | 120 | 240 | 280 | 320 | 430 | 770 |
| Okvirna masa, kg | 28 | 35 | 67 | 80 | 95 | 125 |
Druge vrijednosti R dostupne na zahtjev.
| Temperaturna klasa | T30, T50 |
|---|---|
| Klasa osjetljivosti na profil protoka | U0 – D0 |
| Pad pritiska | ΔP25 |
| Nazivni pritisak | 16 bar |
| Najveće očitavanje | 99.999.999 m³ (manji prečnici) / 999.999.999 m³ |
| Najmanje očitavanje | 1 l |
| Podatak | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 |
|---|---|---|---|---|---|
| Ugradna dužina L, mm | 200/270/300 | 200/300 | 225/300/350 | 250/360 | 250 |
| Visina H, mm | 245 | 250 | 275 | 290 | 380 |
| h, mm | 65 | 70 | 90 | 100 | 125 |
| Širina B, mm | 172 | 190 | 205 | 230 | 250 |
| Podatak | DN 150 | DN 200 | DN 250 | DN 300 | DN 350 | DN 400 |
|---|---|---|---|---|---|---|
| Ugradna dužina L, mm | 300 | 350 | 400/450 | 450/500 | 500 | 600 |
| Visina H, mm | 400 | 470 | 525 | 575 | 660 | 720 |
| h, mm | 130 | 170 | 198 | 223 | 278 | 310 |
| Širina B, mm | 285 | 340 | 405 | 460 | 520 | 580 |
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.
Tehnički list
Maddalena E-BULK – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 5 str., 0,4 MB
Preuzmi PDF ↓Od vodomjera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izvještaji i razmjena podataka sa sistemom za obračun.
Komunikacioni uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomjere.Maddalena E-BULK se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – ATLAS UNION isporučuje vodomjere, komunikacionu opremu, softver i podršku pri uvođenju.
Ostali Maddalena vodomjeri
Pošaljite upit
Recite nam prečnik, mjerni opseg i način očitavanja – predložićemo odgovarajuću izvedbu vodomjera Maddalena E-BULK.
