Maddalena ELECTO SJ – elektronski jednomlazni vodomjer

Jednomlazni vodomjer sa ugrađenim elektronskim radio-brojčanikom (wM-Bus, OMS) za stanove.

Pošaljite upit
Elektronski jednomlazni vodomjer

Maddalena ELECTO SJ

ElecToWireless M-BusOMS

ElecTo SJ je jednomlazni vodomjer sa ugrađenom komunikacijom podataka, zahvaljujući inovativnom elektronskom radio-brojčaniku. Namijenjen je ugradnji u stanovima i dostupan je za hladnu i toplu vodu.

Veliki LCD displej omogućava lako očitavanje i pruža dodatne informacije korisnicima i operaterima. Pogodan je za daljinsko očitavanje mobilnim i fiksnim sistemima i u potpunosti ispunjava zahtjeve evropske Direktive o energetskoj efikasnosti.

Topla vodaHladna vodaBrzinski (mlazni) principPodmjerenje
Wireless M-Bus
R 160klasa tačnosti (MID)
IP68stepen zaštite
do 15 god.vijek baterije
Maddalena ELECTO SJ vodomjer
Ključne karakteristike

Šta ELECTO SJ donosi

  • Elektronski jednomlazni vodomjer
  • Namijenjen ugradnji u stanovima
  • Za toplu i hladnu vodu
  • DN 15÷20
  • MID sertifikat: R max 160
  • Visoka zaštita od spoljnih magnetnih polja
  • Sanitarni sertifikati za više zemalja
  • Brojčanik se okreće za 360°, stepen zaštite IP68
  • Integrisani wM-Bus, OMS radio
  • Litijumska baterija sa minimalnim vijekom od 7, 13 (podrazumevano) ili 15 godina
  • Detekcija neispravnosti: zloupotreba, curenje, prekomjerna potrošnja, povratni tok, blokiran vodomjer i obrnuto ugrađen vodomjer
  • Komplet za programiranje i održavanje dostupan na zahtjev
Povezivanje

Komunikacija i daljinsko očitavanje

Wireless M-BusIntegrisani Wireless M-Bus (OMS) radio – očitavanje prolaskom (walk-by / drive-by) ili preko fiksne mreže.
Galerija

Maddalena ELECTO SJ

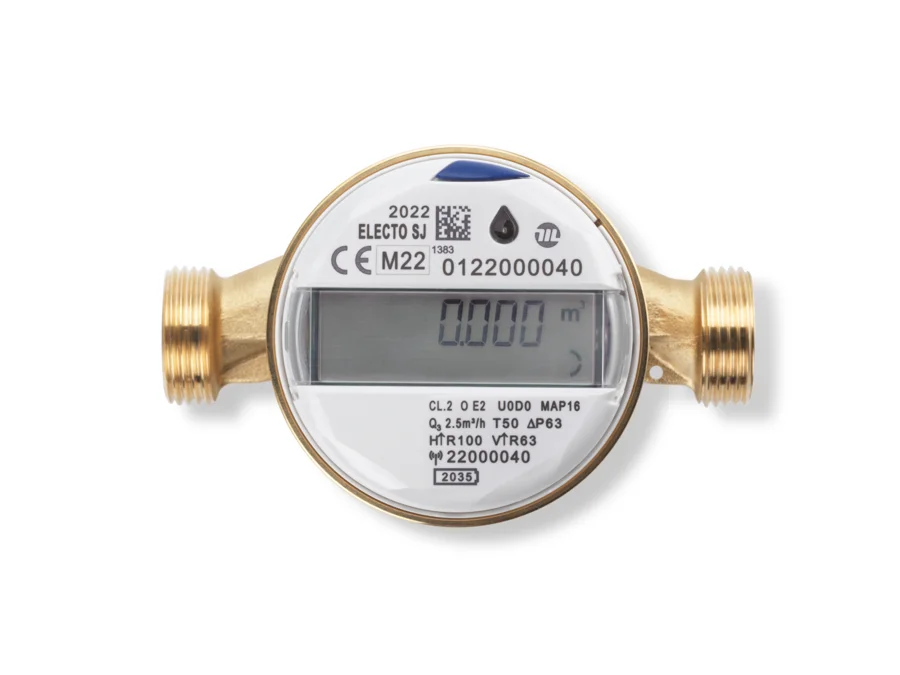

Maddalena ELECTO SJ – slika 1Maddalena ELECTO SJ – slika 2
Tehnički podaci

Mjerni opseg i karakteristike

Metrološke karakteristike (MID)
DN 15DN 20
½”¾”
H↑≤100, H→/V↓≤50, V↑≤40H↑≤160, H→/V↓≤80, V↑≤63H↑≤100, H→/V↓≤50, V↑≤40H↑≤160, H→/V↓≤80, V↑≤63
Trajni protok Q3, m³/h1,62,54
Protok preopterećenja Q4, m³/h23,135
R (standardno)100
Minimalni protok Q1, l/h162540
Prelazni protok Q2, l/h25,604064

Q3/Q1 = R prema položaju ugradnje (za svaki prečnik dvije varijante): H↑ ≤ 100, H→/V↓ ≤ 50, V↑ ≤ 40 ili H↑ ≤ 160, H→/V↓ ≤ 80, V↑ ≤ 63. Druge vrijednosti R dostupne na zahtjev.

Tehnički podaci
PodatakDN 15DN 20
Temperaturna klasaT30, T50, T30/90T30, T50, T30/90
Klasa osjetljivosti na profil protokaU0 – D0U0 – D0
Početni protok, l/h4,58
Pad pritiskaΔP63ΔP63
Nazivni pritisak, bar1616
Najveće očitavanje, m³99.99999.999
Najmanje očitavanje, l11
Okvirna masa, kg0,390,45
Dimenzije
PodatakDN 15DN 20
NavojG¾BG1B
Ugradna dužina L, mm80*/110/115/120/130115/130
Visina H, mm7272
h, mm11,716,7
Širina B, mm7070

* samo Q3 2,5, R ≤ H100 VR63; početni protok 7 l/h

Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.

Video

Maddalena ELECTO SJ u radu

Preuzimanje

Tehnički list

Maddalena ELECTO SJ – tehnički list

Maddalena ELECTO SJ – tehnički list

Originalni tehnički list proizvođača (EN) · PDF, 4 str., 3,1 MB

Preuzmi PDF ↓
Kompletno rješenje

Od vodomjera do obračuna

AURA mobilna aplikacijaAURA softverMobilno i daljinsko očitavanje, web portal, izvještaji i razmjena podataka sa sistemom za obračun.Komunikacioni uređaji za vodomjereKomunikacioni uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomjere.

Maddalena ELECTO SJ se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – ATLAS UNION isporučuje vodomjere, komunikacionu opremu, softver i podršku pri uvođenju.
