Maddalena kalorimetri

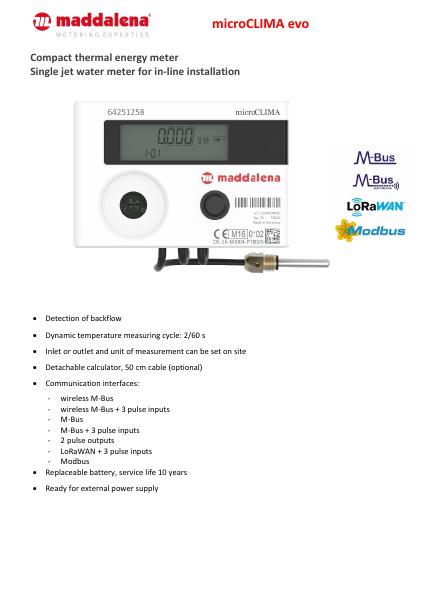

MICROCLIMA EVO je kompaktni kalorimetar sa jednomlaznim mjeračem protoka i dvosmjernim induktivnim očitavanjem krilnog kola, koje registruje i povratni tok. Namijenjen je mjerenju energije grijanja i hlađenja u stanovima i manjim objektima.

Računska jedinica može biti odvojiva, sa kablom 0,5 m, za skučena mjesta ugradnje. Komunikacioni moduli ugrađuju se po potrebi.

• MID klasa 3, odnos qi/qp 1:25; PN 16
• grijanje 15 – 90 °C; hlađenje 5 – 50 °C (qp 1,5 i 2,5 m³/h)
• računska jedinica: 0 – 150 °C, Δθ 3 – 100 K; ciklus mjerenja 2/60 s, uz mrežno napajanje 2 s
• dva tarifna registra; 15 mjesečnih i polumesečnih vrijednosti na displeju ili preko wM-Bus, 24 preko optičkog interfejsa ili M-Bus
• sonde Pt 1000, dvožično, kabl 1,5 m, 3 m ili 6 m
• zamjenljiva baterija 3 V, vijek 10 godina; pripremljen za napajanje 230 V ili 24 V
• stepen zaštite IP 65
• komunikacija na zahtjev: wM-Bus, wM-Bus + 3 impulsna ulaza, M-Bus, M-Bus + 3 impulsna ulaza, 2 impulsna izlaza, LoRaWAN + 3 impulsna ulaza

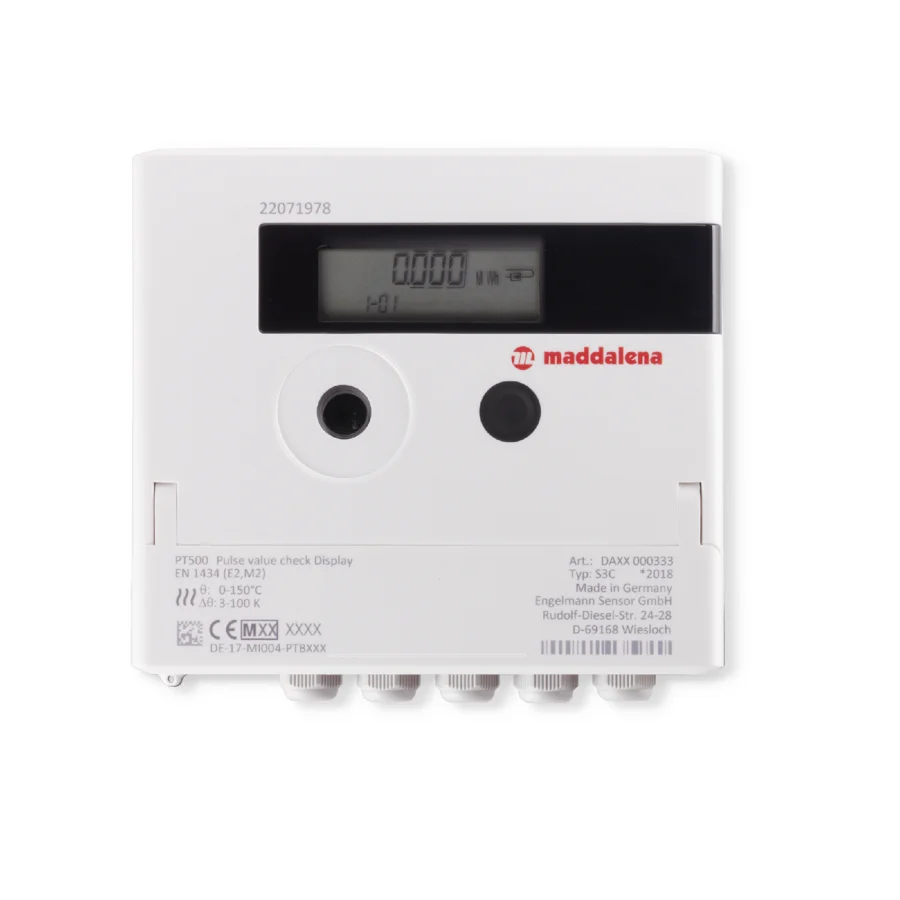

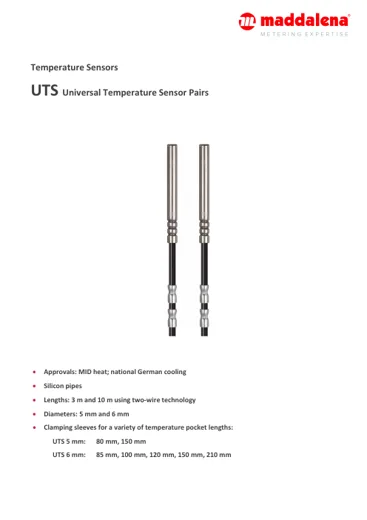

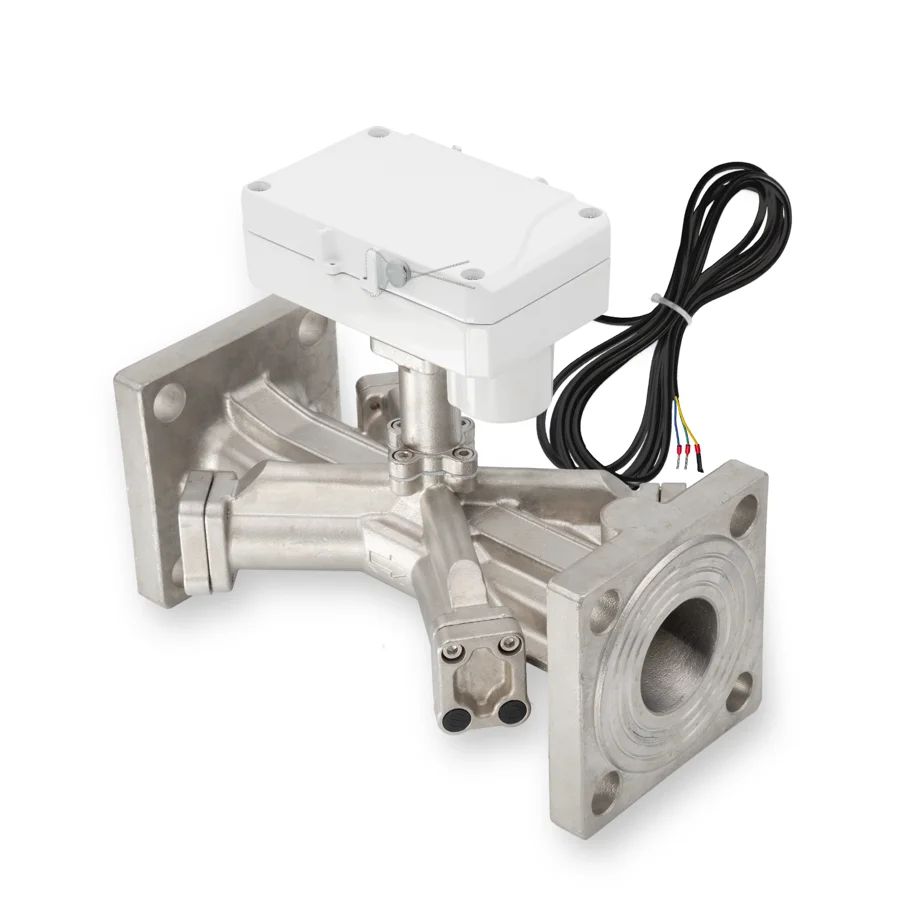

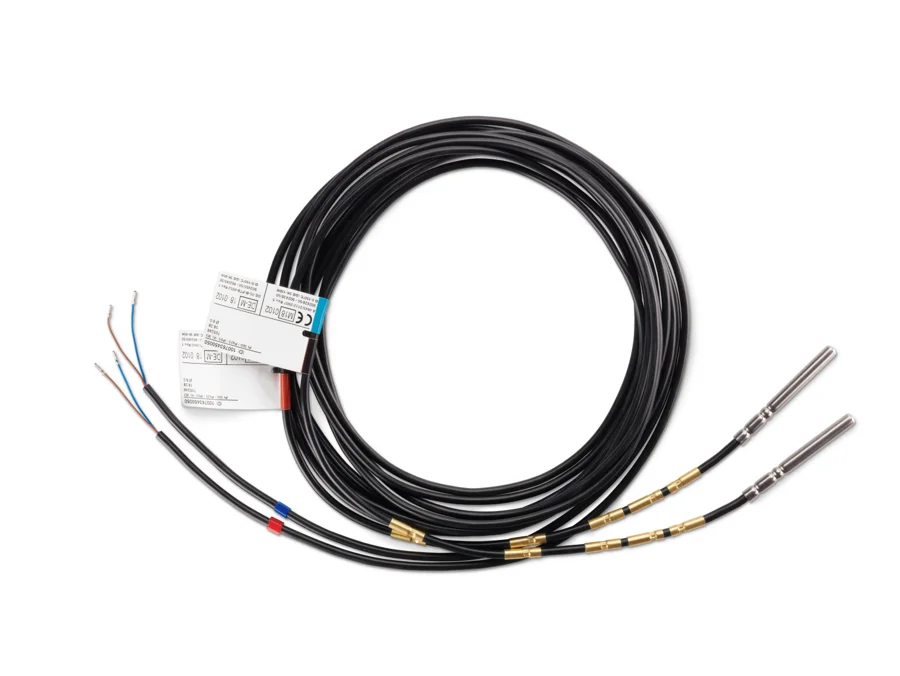

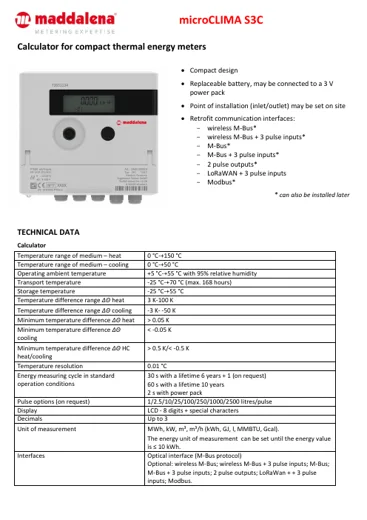

MICROCLIMA S3C je računska jedinica koja sa mjeračem protoka sa impulsnim izlazom i parom temperaturnih sondi Pt 500 čini kombinovani kalorimetar za grijanje ili hlađenje. Maddalena mjerači protoka K-BULK i WHAP i sonde KPTEG predviđeni su za rad sa ovom računskom jedinicom.

Mjesto ugradnje (topliji ili hladniji vod) podešava se na licu mjesta, a većina komunikacionih modula može da se ugradi i naknadno. Baterija je zamjenljiva.

• grijanje 0 – 150 °C, hlađenje 0 – 50 °C; Δθ 3 – 100 K (hlađenje −3 do −50 K)
• vrijednost ulaznog impulsa po izboru: 1; 2,5; 10; 25; 100; 250; 1000 ili 2500 l/imp.
• ulaz za mjerač protoka OA ili OC, do 10 Hz
• sonde Pt 500, dvožično, standardni kabl 3 m (do 10 m na zahtjev)
• ciklus mjerenja energije 60 s (vijek baterije 10 godina) ili 30 s (6 + 1 godina); uz mrežno napajanje 2 s
• IP 54; klase M2 / E2; dimenzije 150 × 130 × 35 mm
• komunikacija na zahtjev: wM-Bus, wM-Bus + 3 impulsna ulaza, M-Bus, M-Bus + 3 impulsna ulaza, 2 impulsna izlaza, LoRaWAN + 3 impulsna ulaza

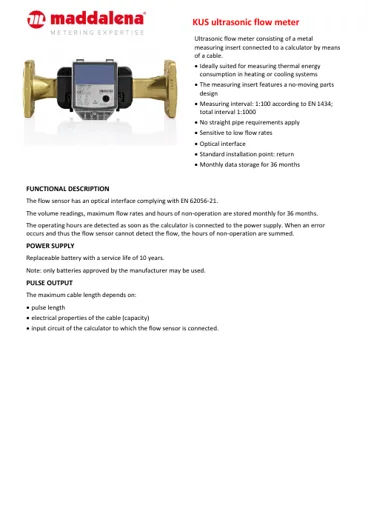

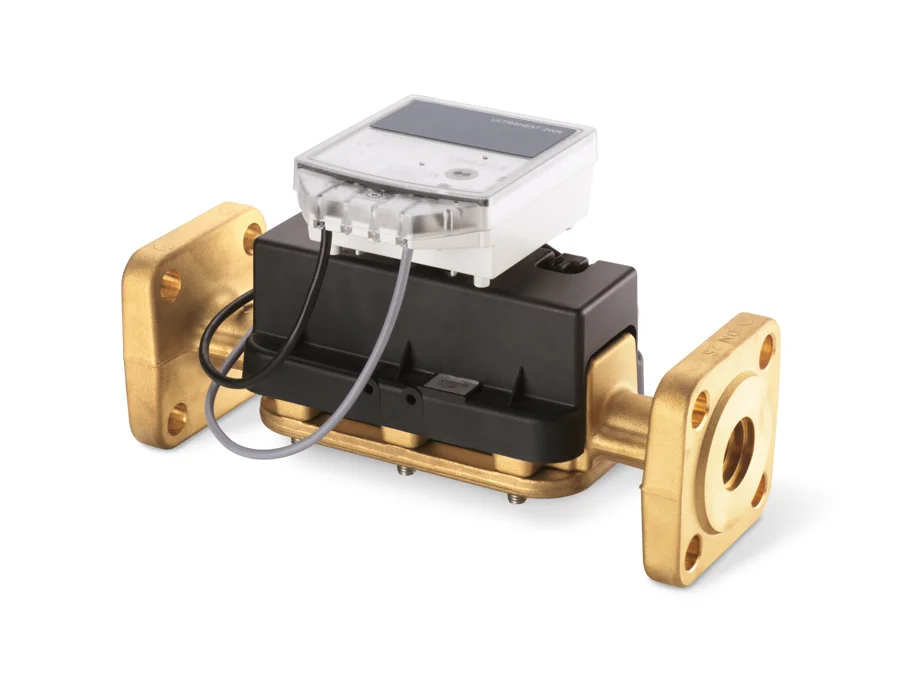

KUS je metalni ultrazvučni mjerni umetak povezan kablom sa računskom jedinicom MICROCLIMA. Dinamički opseg je 1:100 prema EN 1434, a ukupni mjerni opseg 1:1000; mjerilo je osjetljivo i na male protoke i ne zahtijeva ravne dionice.

Ima optički interfejs prema EN 62056-21 i memoriše mjesečne vrijednosti za 36 mjeseci. Standardno se ugrađuje u povratni vod.

• qp 3,5 – 60 m³/h; MID klasa 2; klasa okruženja A; M1 / E1
• temperatura +5 – +130 °C (grijanje preporučeno +10 – +130 °C, hlađenje +5 – +50 °C); do 150 °C najviše 2000 h
• PN 25; IP 65; preopterećenje 2,8 × qp
• ugradnja u bilo kom položaju
• zamjenljiva baterija, vijek 10 godina
• impulsni izlaz (open drain), kabl 2 m

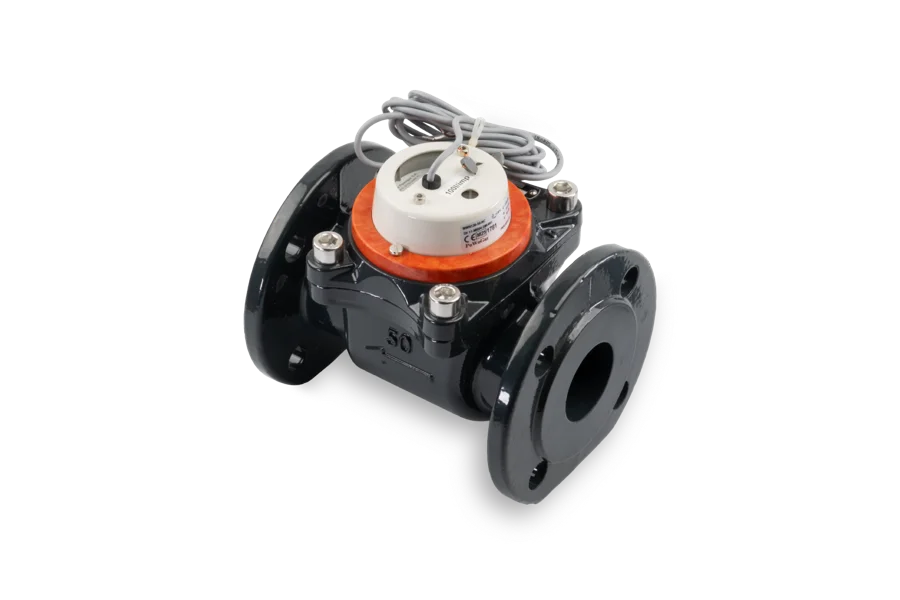

WHAP je Woltman mjerač protoka sa aksijalnom turbinom za vodu do 130 °C, za kombinovane kalorimetre na velikim prečnicima – DN 50 do DN 300. Odobren je prema MI-004 u klasi 2.

Hermetički zatvoren brojčanik IP 68 okreće se za 360° radi lakšeg očitavanja, a reed davač impulsa povezuje se sa računskom jedinicom MICROCLIMA S3C.

• DN 50 – DN 300, prirubnički priključci
• klasa 2 prema MI-004
• temperatura vode do 130 °C
• reed davač impulsa
• brojčanik IP 68 sa 7 cifara, okretan za 360°
• sa računskom jedinicom MICROCLIMA S3C i sondama KPTEG

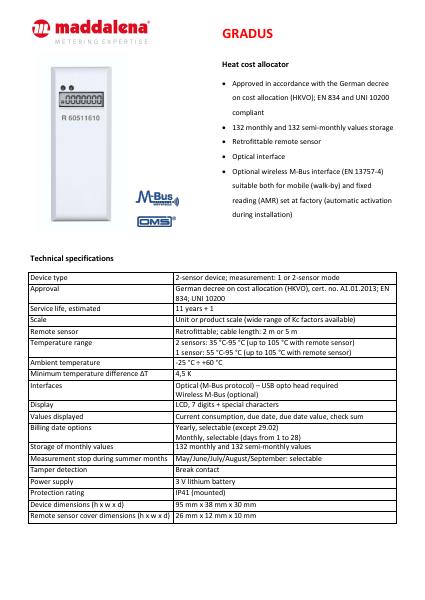

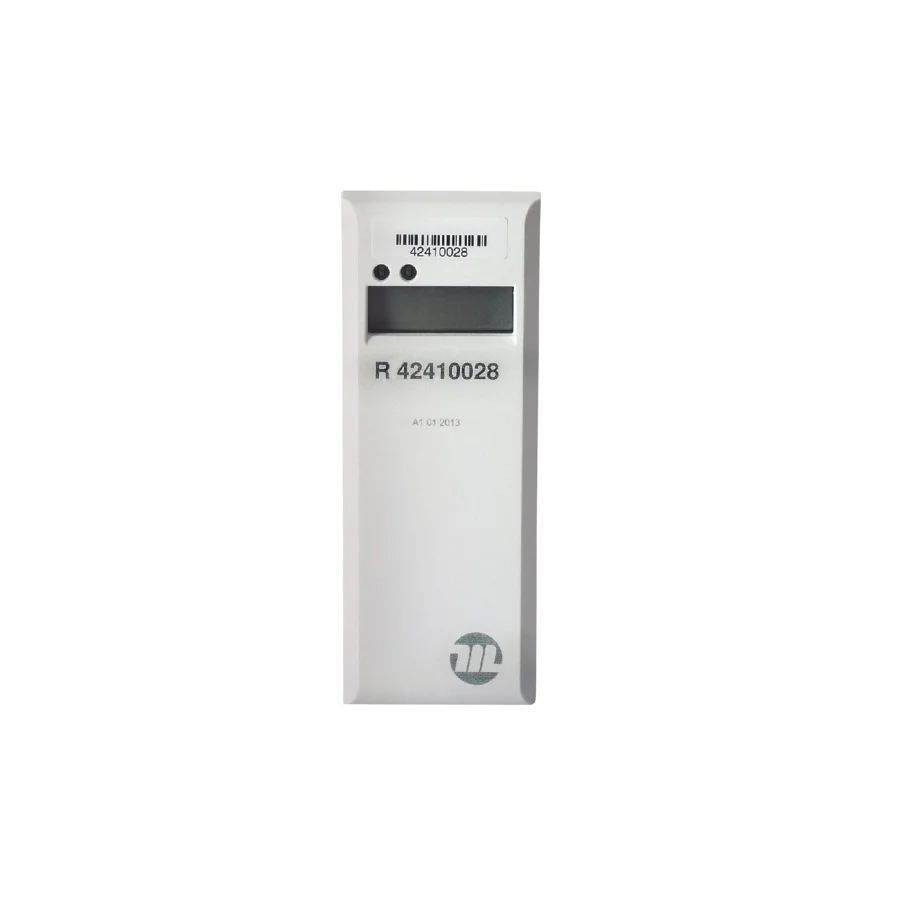

GRADUS je elektronski djelitelj troškova grijanja sa dva senzora, za raspodelu troškova grijanja po radijatorima u zgradama sa zajedničkim izvorom toplote. Usklađen je sa EN 834 i UNI 10200 i ima odobrenje HKVO.

Podaci se očitavaju radio-vezom Wireless M-Bus (EN 13757-4, 868 MHz, režimi S1, T1 i C1, šifrovanje AES 128) – walk-by ili preko fiksne mreže – ili preko optičkog interfejsa.

• rad sa jednim ili dva senzora; daljinski senzor može da se ugradi naknadno (kabl 2 m ili 5 m)
• memorija 132 mjesečne i 132 polumesečne vrijednosti
• prekid mjerenja u ljetnjim mjesecima (maj – septembar) po izboru
• litijumska baterija 3 V; vijek 11 + 1 godina
• IP 41; dimenzije 95 × 38 × 30 mm
