Mjerači protoka za Sensus kalorimetre
Ultrazvučni, višemlazni i Woltman mjerači protoka sa impulsnim izlazom – za kombinovane kalorimetre od DN 15 do DN 300.
Za kombinovane kalorimetre
Mjerač protoka je primarni element kombinovanog kalorimetra: mjeri zapreminu toplotnog nosioca i šalje impulse računskoj jedinici. Izbor zavisi od prečnika cjevovoda, protoka, temperature i pritiska, a za obračun mjerač mora imati odobrenje prema MI-004.

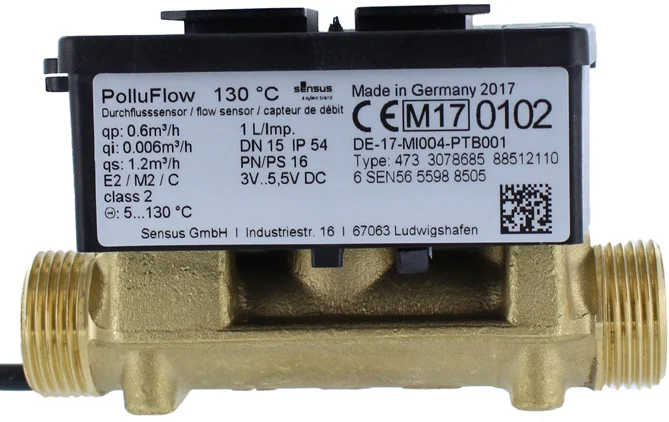

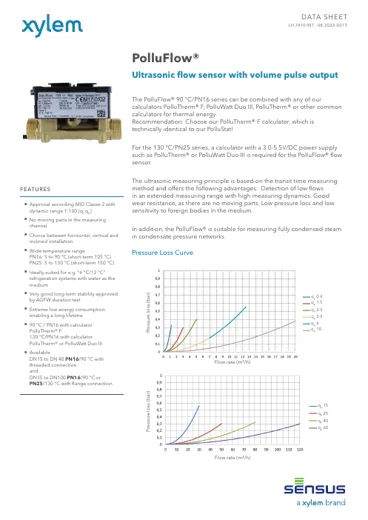

PolluFlow
PolluFlow je ultrazvučni mjerač protoka sa impulsnim izlazom zapremine. Princip mjerenja vremena prolaska omogućava registrovanje malih protoka u proširenom mjernom opsegu, otpornost na habanje jer nema pokretnih dijelova, mali pad pritiska i malu osjetljivost na strana tijela u medijumu. Pogodan je i za mjerenje potpuno kondenzovane pare u kondenznim mrežama.
Serija 90 °C / PN 16 je pasivna, sa sopstvenom baterijom 3,0 V, i povezuje se sa računskim jedinicama PolluTherm F, PolluWatt Duo III, PolluTherm ili drugim uobičajenim računskim jedinicama. Serija 130 °C / PN 25 zahtijeva napajanje 3,0 – 5,5 V DC iz računske jedinice, npr. PolluTherm ili PolluWatt Duo III.
- MID odobrenje u klasi 2, dinamički opseg 1:100 (qi:qp)
- horizontalna, vertikalna ili kosa ugradnja
- pogodan za rashladne sisteme 6/12 °C sa vodom
- dugotrajna stabilnost potvrđena AGFW ispitivanjem trajnosti
- serija 90 °C / PN 16: navojni priključak DN 15 – DN 40 ili prirubnice DN 15 – DN 100; kratkotrajno do 105 °C
- serija 130 °C / PN 25: samo prirubnice DN 15 – DN 100; kratkotrajno do 150 °C
- impulsni izlaz 1 ili 10 l/imp. zavisno od veličine; kabl do računske jedinice 2,5 m
- stepen zaštite IP 54 za grijanje, IP 65 za hlađenje i hibridnu primjenu
| qp, m³/h | Nazivni prečnik | qi (1:100), l/h | qs, m³/h | Pad pritiska pri qp, mbar |
|---|---|---|---|---|
| 0,6 | DN 15 / DN 20 | 6 | 1,2 | 95 / 85 |
| 1,5 | DN 15 / DN 20 | 15 | 3 | 120 / 75 |
| 2,5 | DN 20 | 25 | 5 | 100 |
| 3,5 | DN 25 | 35 | 7 | 44 / 60 |
| 6 | DN 25 | 60 | 12 | 128 |
| 10 | DN 40 | 100 | 20 | 140 |
| 15 | DN 50 | 150 | 30 | 140 |
| 25 | DN 65 | 250 | 50 | 75 |
| 40 | DN 80 | 400 | 80 | 80 |
| 60 | DN 100 | 600 | 120 | 75 |

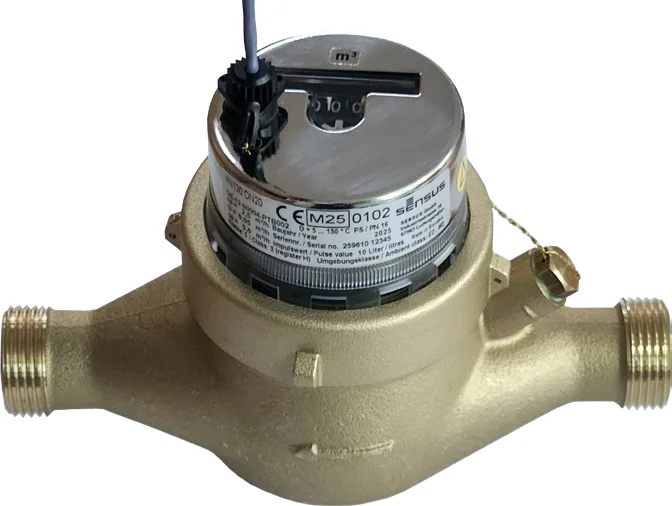

AN 130
AN 130 je višemlazni vodomjer za toplu vodu sa krilnim kolom i potpuno suvim brojčanikom, za ugradnju u sisteme centralnog grijanja i hlađenja. Sa ugrađenim davačem impulsa odobren je kao mjerač protoka za mjerila toplotne energije prema Direktivi 2014/32/EU (MID).
Postoje izvedbe za horizontalnu ugradnju sa navojnim priključcima ili prirubnicama, kao i za ugradnju u silazni i uzlazni vod.
- potpuno suvi brojčanik, bez zupčastog prenosa u mokrom dijelu
- ležište od tvrdog metala (volfram-karbid) i safira
- magnetna spojnica zaštićena od magnetita
- trajno ugrađen reed davač impulsa, 10 l/imp., otporan na smetnje
- konstrukcija pogodna za popravku, sa spoljnim podešavanjem
- radna temperatura 5 – 130 °C; klasa tačnosti 2 ili 3
- odobrenje tipa DE-12-MI004-PTB002
| qp, m³/h | 1,5 | 2,5 | 3,5 | 6 | 10 |
|---|---|---|---|---|---|
| Nazivni prečnik (navojni priključak) | DN 15 / DN 20 | DN 20 | DN 25 | DN 25 / DN 32 | DN 40 |
| Ugradna dužina bez spojnica, mm | 165 / 190 | 190 | 260 | 260 | 300 |
| Najveći protok qs, m³/h | 3 | 5 | 7 | 12 | 20 |
| Pad pritiska pri qp, bar | 0,11 | 0,18 | 0,19 | 0,24 | 0,25 |

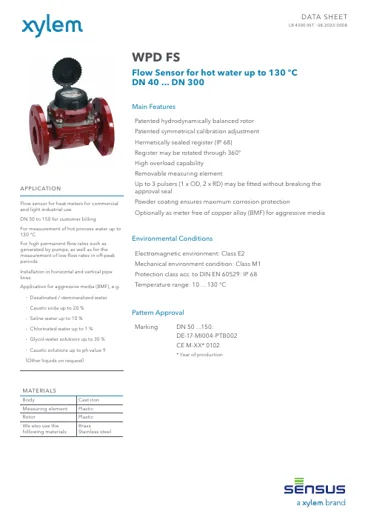

WPD FS
WPD FS je robustan Woltman mjerač protoka za tople procesne vode do 130 °C u sistemima grijanja i hlađenja, za velike trajne protoke koje stvaraju pumpe, ali i za male protoke u periodima slabe potrošnje. Izrađuje se od DN 40 do DN 300; za obračun su veličine DN 50 – DN 150 odobrene prema MID (MI-004).
Može da ima do tri davača impulsa (1 × OD, 2 × RD), koji se ugrađuju bez skidanja plombe – za povezivanje sa računskom jedinicom i sistemima nadzora.
- patentirani hidrodinamički uravnotežen rotor i simetrično podešavanje
- hermetički zatvoren brojčanik IP 68, okretan za 360°
- velika sposobnost preopterećenja i izmjenljivi mjerni umetak
- horizontalna i vertikalna ugradnja; ravna dionica uzvodno 3 × DN
- zaštita praškastim premazom; opciono izvedba bez legura bakra (BMF) za agresivne medijume
- klase okruženja E2 / M1; temperaturni opseg 10 – 130 °C
- odobrenje tipa DE-17-MI004-PTB002 (DN 50 – DN 150)
| DN | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|
| Nazivni protok qp (horizontalno), m³/h | 15 | 25 | 40 | 60 | 100 | 150 |
| Najveći protok qs, m³/h | 30 | 50 | 80 | 120 | 200 | 300 |
| Najmanji protok qi horizontalno, m³/h | 0,6 | 1 | 1,6 | 2,4 | 4 | 6 |
| Najmanji protok qi vertikalno, m³/h | 1,5 | 2,5 | 4 | 6 | 10 | 15 |
| qp/qi | 25 (horizontalno), 10 (vertikalno) |

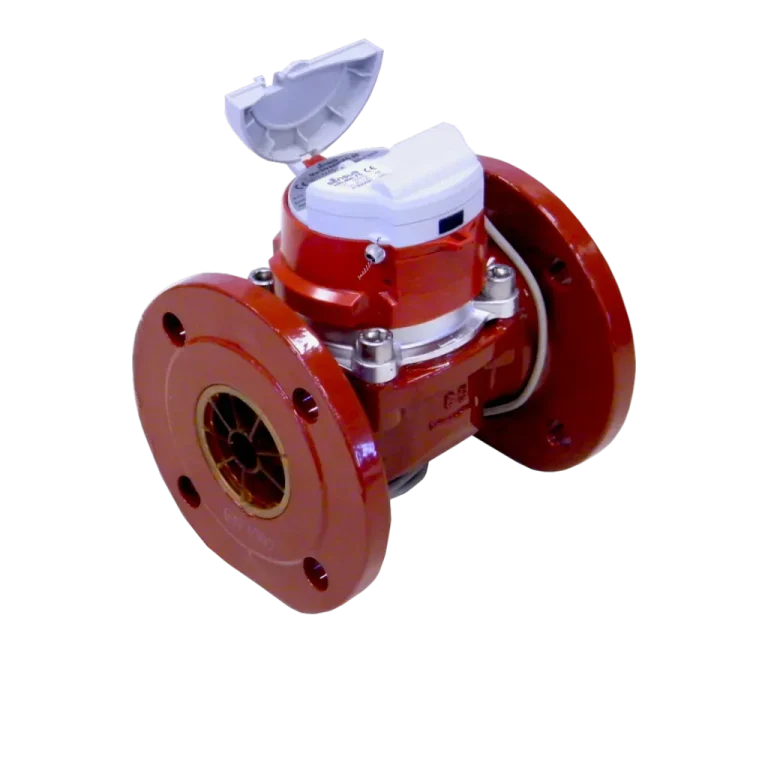

MeiStream FS
MeiStream FS objedinjuje pouzdanost i tačnost Woltman mjerača WP sa prednostima Woltman mjerača WS u donjem mjernom opsegu. Odobren je prema MI-004, odnosno EN 1434, u klasi tačnosti 2, za mjerila toplote i hlađenja u poslovnim objektima i lakoj industriji.
Impulse zapremine stvara interfejs HRI-Mei FS i prenosi ih računskoj jedinici sa programabilnom vrijednošću impulsa; mogući povratni tokovi se kompenzuju. Rotor sa slobodno plivajućom glavčinom omogućava i vertikalnu ugradnju.
- DN 50 – DN 100, PN 16; kratke (WP) i duge (WS) ugradne dužine
- grijanje 15 – 90 °C, hlađenje 5 – 50 °C
- nisu potrebne ravne dionice uzvodno ni nizvodno (U0D0 prema EN 14154)
- horizontalna ili vertikalna ugradnja
- HRI-Mei FS: 10, 25, 100 ili 250 l/imp., IP 68, baterija tipično 6 godina rada + 1 godina skladištenja
- odobrenje tipa za grijanje DE-12-MI004-PTB006
| DN | 50 | 65 | 80 | 100 |
|---|---|---|---|---|
| Nazivni protok qp, m³/h | 25 | 25 | 60 | 60 |
| Najveći protok qs, m³/h | 50 | 50 | 120 | 120 |
| Najmanji protok qi, m³/h | 0,5 | 0,5 | 1,2 | 1,2 |
| qp/qi horizontalno / vertikalno | 1:50 / 1:25 | 1:50 / 1:25 | 1:50 / 1:25 | 1:50 / 1:25 |
| Prag pokretanja, m³/h | 0,08 | 0,08 | 0,15 | 0,15 |
| Pad pritiska pri qp, bar | 0,08 | 0,02 | 0,08 | 0,04 |
Ostali Sensus kalorimetri i oprema
Pošaljite upit
Pošaljite nam prečnik cjevovoda, protoke i temperature – predložićemo mjerač protoka i računsku jedinicu.
