Komunikacioni uređaji za vodomjere

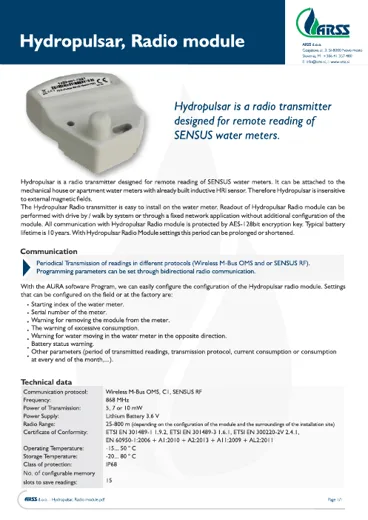

HydroPulsar je radio predajnik namijenjen daljinskom očitavanju SENSUS vodomjera. Postavlja se na mehaničke vodomjere za kuće i stanove koji već imaju ugrađen induktivni HRI senzor, pa je neosjetljiv na spoljna magnetna polja. Jednostavno se montira, a očitava se drive-by / walk-by sistemom ili preko fiksne mreže bez dodatnog konfigurisanja modula. Sva komunikacija zaštićena je AES 128-bitnim ključem šifrovanja.

• Periodično slanje očitavanja u protokolima Wireless M-Bus OMS i/ili SENSUS RF
• Programiranje parametara dvosmjernom radio komunikacijom
• Konfigurisanje u softveru AURA, na terenu ili u fabrici: početno stanje vodomjera, serijski broj, upozorenje o skidanju modula, upozorenje o prekomjernoj potrošnji, upozorenje o povratnom toku, upozorenje o stanju baterije
• Ostali parametri: period slanja očitavanja, protokol, trenutna potrošnja ili potrošnja na kraju svakog mjeseca
• Tipičan vijek baterije 10 godina (podešavanjima se može produžiti ili skratiti)

ARSS ECHO Rep je uređaj za automatsko očitavanje potrošnje sa mjerila (voda, gas, električna energija, toplota i dr.). Prima telegrame kompatibilne sa Sensus RF ili Wireless M-Bus OMS i prikupljena očitavanja šalje preko NB-IoT mreže mobilnih operatera. Tako vodomjeri sa Sensus RF ili wM-Bus radiom postaju dostupni preko NB-IoT mreže.

• Prijem podataka o potrošnji sa Sensus RF ili Wireless M-Bus OMS uređaja – do 5 uređaja
• Prenos prikupljenih podataka preko LTE Cat NB1 – opseg B20
• Vijek baterije do 10 godina (zavisno od konfiguracije i kvaliteta signala mreže)
• Stepen zaštite IP68; radna temperatura -20 °C … 80 °C
• Podesiv i pseudoslučajan interval slanja; podesiv interval prikupljanja podataka
• Ugrađen sat realnog vremena (RTC)
• Zagarantovana isporuka mjerenja i pri prekidu mreže (FIFO)
• Mjerenja se isporučuju u AURA cloud, odakle se prosleđuju korisniku ili drugim sistemima
• Daljinsko ažuriranje firmvera, daljinsko konfigurisanje i nadzor kroz AURA cloud

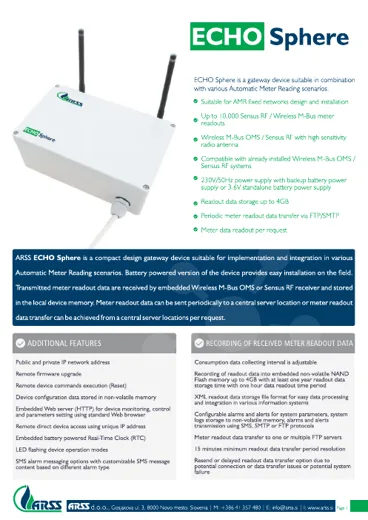

ARSS ECHO Sphere je kompaktan gateway za različite scenarije automatskog očitavanja vodomjera (AMR). Verzija sa baterijskim napajanjem omogućava jednostavnu ugradnju na terenu. Telegrame prima ugrađeni Wireless M-Bus OMS ili Sensus RF prijemnik, podaci se čuvaju u memoriji uređaja i periodično šalju na centralni server ili se preuzimaju sa servera na zahtjev.

• Za projektovanje i izgradnju fiksnih AMR mreža
• Do 10.000 očitavanja Sensus RF / Wireless M-Bus vodomjera
• Wireless M-Bus OMS / Sensus RF prijem sa antenom visoke osjetljivosti
• Kompatibilan sa već ugrađenim Wireless M-Bus OMS / Sensus RF sistemima
• Napajanje 230 V / 50 Hz sa rezervnom baterijom ili samostalna baterija 3,6 V
• Memorija očitavanja do 4 GB – najmanje godinu dana podataka uz očitavanje na svaki sat; XML format
• Periodični prenos podataka preko FTP/SMTP, minimalni period 15 minuta; očitavanje na zahtjev
• Javna i privatna IP adresa, daljinsko ažuriranje firmvera, ugrađen web server za nadzor i podešavanje
• Alarmi i upozorenja putem SMS, SMTP ili FTP; dešifrovanje telegrama korisničkim AES 128-bitnim ključevima

Dvosmjerni, kompaktni radio modul za automatsko očitavanje vodomjera (fiksna mreža ili walk-by / drive-by). Radi kao relejna stanica: prima podatke radio modula (npr. iPERL) i prosleđuje ih na veće rastojanje do ručnog uređaja ili gateway-a. Ima unutrašnju litijumsku bateriju i ne zahtijeva spoljno napajanje.

• Do 7 repetitora u lancu; do 298 radio krajnjih uređaja po repetitoru
• Komunikacija sa Sensus krajnjim uređajima, drugim repetitorima, SIRT-om i gateway-om
• Kritični događaji (alarmi) prosleđuju se kroz mrežu za manje od 20 minuta
• Domet do repetitora: optička vidljivost 500 m, normalni uslovi izvan zgrade 100–200 m, teški uslovi (šaht) 20–100 m; repetitor–repetitor / gateway najmanje 1000 m optičke vidljivosti
• Standardno 868 MHz, opciono 433 MHz (sve komponente moraju raditi na istoj frekvenciji)

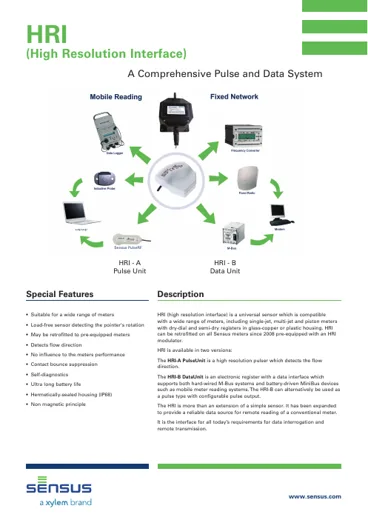

HRI (High Resolution Interface) je univerzalni senzor kompatibilan sa širokim spektrom vodomjera – jednomlaznim, višemlaznim i klipnim, sa suvim i polusuvim brojčanicima. Može se naknadno ugraditi na sve Sensus vodomjere od 2008. godine koji su pripremljeni za HRI. Bez opterećenja detektuje okretanje kazaljke i smjer protoka, ne utiče na rad vodomjera i radi na nemagnetnom principu. Na HRI senzor se postavlja radio modul HydroPulsar.

• HRI-A (impulsna jedinica): impulsni davač visoke rezolucije sa detekcijom smjera protoka; HRI-A4 kompenzuje povratne impulse, HRI-A3 daje signal smjera za spoljne radio module
• HRI-B (jedinica podataka): elektronski brojčanik sa interfejsom podataka za žičani M-Bus i MiniBus uređaje (mobilno očitavanje) ili programabilni impulsni izlaz
• Potiskivanje odskakivanja kontakta, samodijagnostika, hermetički zatvoreno kućište IP68
• Primjene: očitavanje po rutama, profili potrošnje preko M-Bus mreže, radija ili GSM modema, detekcija curenja uz data logger, ugradnja i u potopljene šahtove

Davači impulsa OD 07-L i OP 07-L sa utikačem povezuju Sensus vodomjer sa impulsnim ulazom data logera CDL-1U, -2U ili -4U. Daju impulse visoke rezolucije sa signalom smjera protoka, pa su pogodni za bilježenje malih protoka i njihovog smjera (npr. kontrola curenja ili nadzor mreže).

• Davač visoke rezolucije za CDL data logere
• Vrlo mala potrošnja – napajanje iz baterije logera
• Prepoznavanje protoka unapred i unazad (dvosmjerno)
• OD 07-L: za vodomjere WP-Dynamic, WS-Dynamic, WPVD i MeiTwin; OP 07-L: za WP QF, WS PF …
