Sensus Cordonel – ultrazvučni vodomjer sa mjerenjem pritiska i temperature
Uređaj za precizno mjerenje potrošnje, temperature i pritiska vode, R1000, U0D0, vijek do 20 godina.
Sensus Cordonel
Cordonel je uređaj za precizno mjerenje potrošnje, temperature i pritiska vode – inteligentni mrežni senzor za precizno očitavanje protoka, pritiska i temperaturnih profila za bolju optimizaciju distribucije pijaće vode.
Ultrazvučna tehnologija i Sensus komunikaciona mreža daju precizne podatke o malim i velikim protocima u realnom vremenu. Statički vodomjer nema pokretnih dijelova, ne zahtijeva održavanje tokom radnog vijeka i zadržava preciznost mjerenja tokom cijelog radnog vijeka.
Cordonelov integrisani senzor pritiska (opcija) pruža ključne operativne podatke o kritičnim uslugama u vašoj mreži za distribuciju vode, a stvarna U0D0 fleksibilnost ugradnje i robusna konstrukcija čine ga pogodnim za vodovode, komercijalne, industrijske i poljoprivredne potrošače.
Kako radi
Cordonel mjeri protok ultrazvukom kroz tri mjerna kanala, pa obuhvata praktično cio protok. Mjerna cijev patentirane konstrukcije optimalno usmjerava tok, zato vodomjer ne zahtijeva prave dionice cijevi ispred i iza sebe (U0D0) i radi u horizontalnom i vertikalnom položaju.
Prednosti vodomjera Cordonel
- Ultrazvučna tehnologija bez pokretnih dijelova i bez prepreka u toku
- Bez održavanja tokom radnog vijeka
- Veliki mjerni opseg: Q3/Q1 R1000
- Napredna U0D0 sposobnost – bez pravih dionica prije i poslije vodomjera
- MID odobrenje tipa prema aneksu MI001; usaglašen sa OIML R49:2013 i ISO 4064:2017
- Stalna tačnost tokom radnog vijeka
- Ugradnja u horizontalnom i vertikalnom položaju
- LCD za potrošnju, protok, temperaturu, pritisak (opcija) i status
- Integrisana radio komunikacija i memorija podataka
- Radio protokol SensusRF i wM-Bus (OMS4 profil A i B), šifrovan prenos podataka
- Može da radi potopljen – stepen zaštite IP68 prema EN 60529:2014
- NFC bežični interfejs za očitavanje posljednjeg stanja
- Kratka (WP) i duga (WS) izvedba prema DIN 19625 i ISO 4064-1:2017
- Prosječni vijek vodomjera sa baterijom 20 godina pri standardnim uslovima
- Opcioni impulsni izlaz sa programabilnim vrijednostima i trajanjem impulsa
- Pametni alarmi: prazna cijev, veliki protok, povratni tok, nizak i visok pritisak i temperatura, curenje i neovlašćeni zahvat
Komunikacija i daljinsko očitavanje
- Mobilno očitavanje (walk-by / drive-by) preko radio modema i mobilne aplikacije softvera AURA.
- Fiksna mreža: SensusRF gateway, lanac do 7 repetitora za teško dostupne vodomjere, prenos preko WLAN ili mobilne mreže.
- Integracija sa Sensus FlexNet AMI mrežom, drugim AMI mrežama i NB-IoT modulima; opcioni IR impulsni izlaz.
Mjerni opseg i karakteristike
| Podatak | DN 40 | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 |
|---|---|---|---|---|---|---|---|---|
| QS – najveći vršni protok, m³/h | 78 | 90 | 125 | 200 | 310 | 310 | 780 | 950 |
| Q4 – protok preopterećenja (MID), m³/h | 50 | 50 | 78,75 | 125 | 200 | 200 | 500 | 787,5 |
| Q3 – trajni protok (MID), m³/h | 40 | 40 | 63 | 100 | 160 | 160 | 400 | 630 |
| Q2 – prelazni protok, horizontalno (MID), m³/h | 0,06 | 0,06 | 0,1 | 0,16 | 0,25 | 0,4 | 0,64 | 1,01 |
| Q1 – minimalni protok, horizontalno (MID), m³/h | 0,04 | 0,04 | 0,06 | 0,1 | 0,16 | 0,25 | 0,4 | 0,63 |
| Q3/Q1 – najveći odnos | 1000 | 1000 | 1000 | 1000 | 1000 | 630 | 1000 | 1000 |
| Početni protok, m³/h | 0,012 | 0,012 | 0,02 | 0,033 | 0,054 | 0,075 | 0,11 | 0,21 |
| Metrološko odobrenje | DE-19-MI001-PTB008 (odobreno za obračun) |
|---|---|
| Temperatura medija | 0,1 … 50 °C (T50); otpornost materijala 0,1 … 70 °C |
| Nazivni pritisak | PN 16; 1,6 MPa |
| Interval mjerenja | dva puta u sekundi u standardnom i ispitnom režimu |
| Napajanje | 2 x litijumska D ćelija 3,6 V |
| Memorija podataka | najviše 6000 zapisa događaja i 180 mjesečnih zapisa |
| Uslovi okoline | prema ISO 4064-1:2017; klasa okoline O (OIML R49-1:2013); -10 °C … 70 °C; mehanička klasa M2; elektromagnetna klasa E2 |
| Mjerenje temperature | rezolucija 0,1 °C; tačnost 1 °C u opsegu 5 do 50 °C; interval 1/15 Hz |
| Senzor pritiska (opcija) | rezolucija 0,01 MPa; ponovljivost 0,017 MPa; drift < 0,2 % mjernog opsega godišnje; interval 1/60 Hz |
| Najmanje / najveće očitavanje | DN 40–125: 0,001 m³ / 999999,999 m³; DN 150–200: 0,01 m³ / 9999999,99 m³ |
| Materijali | kućište od livenog gvožđa; mjerni pretvarači i unutrašnja cijev od kvalitetnog polimera (cijev i nerđajući čelik); dihtunzi EPDM |
| Sertifikati za pijaću vodu | KTW / UBA, WRAS, ACS, KIWA |
| Podatak | DN 40 | DN 50 | DN 50 | DN 50 | DN 65 | DN 65 | DN 80 | DN 80 | DN 80 |
|---|---|---|---|---|---|---|---|---|---|
| Ugradna dužina L, mm | 220 | 200 | 270 | 300 | 200 | 300 | 200 | 225 | 300 |
| Visina H, mm | 238 | 238 | 238 | 238 | 258 | 258 | 297 | 297 | 297 |
| Visina do ose cijevi h, mm | 69 | 73 | 73 | 73 | 85 | 85 | 95 | 95 | 95 |
| Širina B, mm | 166 | 166 | 166 | 166 | 186 | 186 | 201 | 201 | 201 |
| Masa, kg | 7,8 | 9,0 | 9,7 | 10,1 | 11,0 | 12,8 | 13,4 | 13,9 | 15,9 |
| Masa sa senzorom pritiska, kg | 7,9 | 9,1 | 9,8 | 10,2 | 11,1 | 12,9 | 13,5 | 14,0 | 16,0 |
| Podatak | DN 80 | DN 100 | DN 100 | DN 100 | DN 125 | DN 150 | DN 150 | DN 200 |
|---|---|---|---|---|---|---|---|---|
| Ugradna dužina L, mm | 350 | 250 | 350 | 360 | 250 | 300 | 500 | 350 |
| Visina H, mm | 296 | 315 | 315 | 315 | 315 | 325 | 325 | 369 |
| Visina do ose cijevi h, mm | 95 | 105 | 105 | 105 | 105 | 135 | 135 | 162 |
| Visina za demontažu umetka g, mm | – | – | – | – | – | 300 | 300 | 335 |
| Širina B | 201 | 220 | 220 | 220 | 250 | 285 | 285 | 340 |
| Masa, kg | 16,8 | 17,9 | 20,4 | 20,7 | 23,2 | 33,8 | 43,2 | 50,8 |
| Masa sa senzorom pritiska, kg | 16,9 | 18,0 | 20,5 | 20,8 | 23,3 | 33,9 | 43,3 | 50,9 |
Mjere prema tehničkom listu LB 2000 INT (04.2026).
Podaci prema tehničkoj dokumentaciji proizvođača.
Dokumentacija

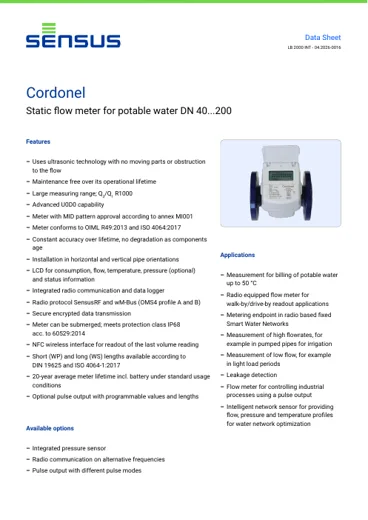

Cordonel – tehnički list (EN)
Originalna dokumentacija proizvođača · PDF, 4 str., 1,1 MB
Preuzmi PDF ↓
Od vodomjera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izvještaji i razmjena podataka sa sistemom za obračun.
Komunikacioni uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomjere.Sensus Cordonel se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – ATLAS UNION isporučuje vodomjere, komunikacionu opremu, softver i podršku pri uvođenju.
Pošaljite upit
Pošaljite nam prečnik, potrošnju i način očitavanja – predložićemo odgovarajuću izvedbu vodomjera Sensus Cordonel.
