Sensus MeiTwinRF – kombinovani vodomjer sa integrisanim radiom
Kombinovani vodomjer DN 50–100 za izrazito promjenljive protoke, R do 6300, integrisani radio i memorija.
Sensus MeiTwinRF
Sensus MeiTwinRF je kombinovani vodomjer sa integrisanim radiom, namijenjen obračunu hladne pijaće vode do 50 °C – i pri velikim i pri vrlo malim protocima, za potrošače sa izrazito promjenljivim profilom potrošnje.
Glavni i sporedni vodomjer postavljeni su jedan iza drugog u smjeru protoka, pa više nije potrebno razlikovati izvedbe „sporedni vodomjer lijevo” i „sporedni vodomjer desno”. Integrisani usmjerivač toka uklanja potrebu za pravim dionicama cijevi (U0D0).
Mjerni uložak koji se vadi obuhvata glavni vodomjer, preklopni ventil i sporedni vodomjer (koncept „3 u 1”), pa je zamjena po isteku važenja ovjere jednostavna i ekonomična.
Kako radi
Pri malim protocima vodu mjeri sporedni klipni vodomjer 612MTW-RF (minimalni protok 6 l/h). Kada protok poraste, opružni preklopni ventil sa malim padom pritiska usmjerava vodu kroz glavni vodomjer sa hidrodinamički uravnoteženim rotorom.
Prednosti vodomjera MeiTwinRF
- Brojčanici sa integrisanom radio komunikacijom i memorijom do 6200 skupova podataka
- LC displej za potrošnju i status
- Šifrovan prenos podataka
- Glavni i sporedni vodomjer jedan iza drugog u smjeru protoka
- Bez pravih dionica prije i poslije vodomjera zahvaljujući integrisanom usmjerivaču toka (U0D0)
- Mjerni uložak „3 u 1” – glavni vodomjer, preklopni ventil i sporedni vodomjer
- Glavni vodomjer sa hidrodinamički uravnoteženim rotorom
- Opružni preklopni ventil sa malim padom pritiska i produženim vijekom
- Sporedni vodomjer: klipni uložak 612MTW-RF sa nepovratnim ventilom, brojčanik bakar/staklo, IP68
- Minimalni protok sporednog klipnog vodomjera: 6 l/h
- Ugradne dužine prema DIN 19625 i ISO 4064
- Opcije: radio na različitim frekvencijama, produžni komad prema DIN 19625, priključak ¼” za senzor pritiska
- Vijek baterije 15 godina (wM-Bus T1 ≥ 3600 s; SensusRF BUP 15 s / LAT 60 s)
Komunikacija i daljinsko očitavanje
- Fiksna radio mreža SensusRF: automatsko konfigurisanje, do 7 repetitora u lancu, mreža koja se sama obnavlja, brzo slanje alarma, TCP/IP prema serveru i šifrovanje s kraja na kraj.
- Mobilno očitavanje walk-by / drive-by preko radio modema i mobilne aplikacije softvera AURA (do 500 m na 868 MHz; 1000 m vožnje pri 50 km/h).
- wM-Bus T1 telegrami za integraciju u wM-Bus sisteme očitavanja.
Mjerni opseg i karakteristike
| Podatak | DN 50 | DN 65 | DN 80 | DN 100 |
|---|---|---|---|---|
| Najveći radni pritisak PN, bar | 16 | 16 | 16 | 16 |
| Najveći vršni protok Qs, m³/h | 90 | 120 | 200 | 280 |
| Trajni protok Q3’, m³/h | 50 | 70 | 120 | 180 |
| Protok preklapanja pri porastu Qx2, m³/h | 2,0 – 2,6 | 2,0 – 2,6 | 2,0 – 2,6 | 2,0 – 2,6 |
| Protok preklapanja pri opadanju Qx1, m³/h | 1,1 – 1,7 | 1,1 – 1,7 | 1,1 – 1,7 | 1,1 – 1,7 |
| Prelazni protok Q2, m³/h | 0,012 | 0,012 | 0,012 | 0,012 |
| Minimalni protok Q1’, m³/h | 0,006 | 0,006 | 0,006 | 0,006 |
| Podatak | DN 50 | DN 65 | DN 80 | DN 100 |
|---|---|---|---|---|
| Najveći radni pritisak PN, bar | 16 | 16 | 16 | 16 |
| Protok preopterećenja Q4, m³/h | 31,25 | 50 | 78,75 | 125 |
| Trajni protok Q3, m³/h | 25 | 40 | 63 | 100 |
| Protok preklapanja pri porastu Qx2, m³/h | 2,0 – 2,6 | 2,0 – 2,6 | 2,0 – 2,6 | 2,0 – 2,6 |
| Protok preklapanja pri opadanju Qx1, m³/h | 1,1 – 1,7 | 1,1 – 1,7 | 1,1 – 1,7 | 1,1 – 1,7 |
| Prelazni protok Q2, m³/h | 0,025 | 0,025 | 0,025 | 0,025 |
| Minimalni protok Q1, m³/h | 0,016 | 0,016 | 0,016 | 0,016 |
| Odnos Q3/Q1 | 1600 | 2500 | 4000 | 6300 |
Oznaka: CE M-XX 0102, DE-21-MI001-PTB006. Najveća greška: Q1 ±5 %, Q2, Q3 i Q4 ±2 %.
| Podatak | DN 50 | DN 65 | DN 80 | DN 100 |
|---|---|---|---|---|
| Ugradna dužina L1 (DIN 19625), mm | 270 | 300 | 360 | – |
| Ugradna dužina L1 (ISO 4064), mm | 300 | 300 | 350 | 350 |
| Visina H, mm | 250 | 250 | 250 | 250 |
| h, mm | 80 | 92,5 | 100 | 100 |
| Širina, mm | 185 | 185 | 210 | 220 |
| Masa vodomjera, kg | 23,0 | 24,6 | 26,1 | 31,0 |
Visina za demontažu g: 505 mm; masa mjernog uloška: 7 kg. Najmanje očitavanje 0,001 m³, najveće 999.999,999 m³ (glavni i sporedni vodomjer). Dimenzije produžnog komada i ostale podatke vidjeti u tehničkom listu.
Podaci prema tehničkoj dokumentaciji proizvođača.
Dokumentacija

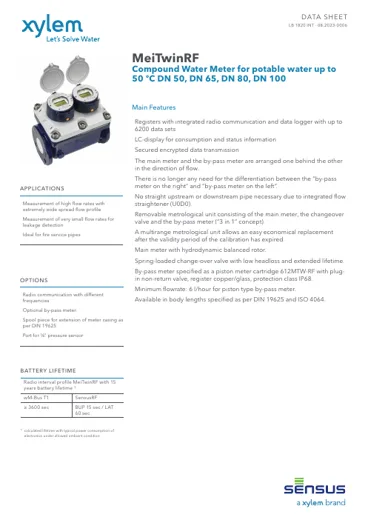

MeiTwinRF – tehnički list (EN)
