Sensus iPERL – elektromagnetni vodomjer sa daljinskim očitavanjem
Pametni elektromagnetni vodomjer, R800 u svim prečnicima DN 15–40, start od 1 l/h, dvosmjerna radio komunikacija.
Sensus iPERL
iPERL® su pametni elektromagnetni vodomjeri sljedeće generacije, sa integrisanom dvosmjernom komunikacijom. iPERL vodomjeri koriste jedinstvenu tehnologiju (patentirana tehnologija remanentnog magnetnog polja) koja obezbjeđuje neprevaziđenu, održivu tačnost tokom očekivanog radnog vijeka od 15 godina.
Sa mjerenjem niskog protoka od 1 litra na sat, iPERL pomaže komunalnim preduzećima da smanje gubitke nefakturisane vode. Mogu se programirati da obezbijede podatke u intervalima od 15 minuta, što poboljšava tačnost u identifikaciji curenja na strani korisnika. Obilje podataka pomaže vodovodima da efikasnije upravljaju distributivnom mrežom, štede vodu i tačno obračunavaju potrošnju.
iPERL nema pokretnih dijelova, pa je trajno tačan i ne zahtijeva servis ni rezervne dijelove. Ugrađuje se u bilo kom položaju, bez pravih dionica cijevi prije i poslije vodomjera, a smjer protoka prepoznaje automatski.
Kako radi
Magnetno polje djeluje na vodu koja protiče kroz mjerni kanal i stvara električni napon srazmjeran brzini vode (princip magnetno-induktivnog mjerenja protoka). Za razliku od drugih statičkih vodomjera, iPERL koristi tehnologiju remanentnog magnetnog polja, koja daje linearan mjerni opseg i pri vrlo malim protocima.
Prednosti vodomjera iPERL
- Visoka tačnost mjerenja – R800 u svim prečnicima (DN 15 do DN 40)
- Očekivani radni vijek do 15 godina, zavisno od učestalosti komunikacije
- Visoka učestalost uzorkovanja uz malu potrošnju baterije
- Integrisana dvosmjerna komunikacija za AMR i AMI
- Dva radio sistema male snage u javnom (nelicenciranom) opsegu
- OMS sertifikat
- Memorija podataka do 2880 parametara
- Alarmne funkcije
- Zaštita od neovlašćenih zahvata i zloupotrebe
- Bez pokretnih dijelova
- Konstrukcija bez olova
- Displej sa 9 cifara (6 za m³, 3 za litre); najveća rezolucija u ispitnom režimu 0,001 l
Komunikacija i daljinsko očitavanje
- Fiksna radio mreža: automatsko konfigurisanje (gateway pronalazi krajnje uređaje i repetitore), do 7 repetitora u lancu, mreža koja se sama obnavlja alternativnim putanjama, brzo slanje alarma, „snimak” stanja distributivne zone (DMA), TCP/IP za WAN komunikaciju i šifrovanje s kraja na kraj.
- Mobilno očitavanje (walk-by / drive-by): jednosmjerni telegrami i dvosmjerna komunikacija, prijem bez pripremljene rute i konfigurisanje krajnjeg uređaja – do 500 m na 868 MHz, odnosno 1000 m vožnje pri 50 km/h.
Mjerni opseg i karakteristike
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 |
|---|---|---|---|---|---|
| Trajni protok Q3, m³/h | 2,5 | 4 | 6,3 | 10 | 16 |
| Prelazni protok Q2, l/h | 5 | 8 | 12,6 | 20 | 32 |
| Minimalni protok Q1, l/h | 3,13 | 5 | 7,88 | 12,5 | 20 |
| Odnos Q3/Q1 (R) | 800 | 800 | 800 | 800 | 800 |
| Početni protok, l/h | 1 | 1,6 | 2,5 | 4 | 6,4 |
| Protok preopterećenja Q4, m³/h | 3,1 | 5 | 7,9 | 12,5 | 20 |
R800; dostupno i u izvedbama R160, 250 i 400.
| Opseg pritiska | 0,3 bar (0,03 MPa) – 16 bar (1,6 MPa) |
|---|---|
| Klimatski uslovi okoline | -10 … +70 °C (vijek baterije zavisi od temperaturnog profila) |
| Temperatura vode | +0,1 … +50 °C (T50); +0,1 … +70 °C (T70) |
| Minimalna provodljivost vode | 50 μS/cm |
| Klasa okoline (OIML) | O |
| Mehanički uslovi okoline | M2 |
| Elektromagnetni uslovi | E2 |
| Radio frekvencija | 868 MHz, 433 MHz |
| Odobrenje tipa | EU sertifikat o pregledu projekta DE-12-MI001-PTB010 (2014/32/EU – MID, OIML R49, EN 14154-4, ISO 4064, EN 14268, WELMEC) |
| Ostali sertifikati | OIML sertifikat o usaglašenosti; OMS Generation 4 Security Profile A/B; ATEX |
| Sertifikati za pijaću vodu | KTW/DVGW, WRAS, ACS, KIWA, Hydrocheck |
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 |
|---|---|---|---|---|---|
| Ugradna dužina L, mm | 165¹ | 190³ | 260⁵ | 260 | 300⁶ |
| Širina D, mm | 94 | 94 | 114 | 114 | 114 |
| Visina H, mm | 120 | 120 | 138 | 138 | 138 |
| Visina do ose cijevi h, mm | 26 | 26 | 40 | 40 | 40 |
| Priključak | G¾”² | G1”⁴ | G1¼” | G1½” | G2”⁷ |
| Masa, kg | 0,85 | 0,85 | 1,65 | 1,65 | 1,75 |
¹ i u dužinama 110, 115, 134, 145 i 170 mm; ² i G7/8” x G¾” dužine 115 mm; ³ i u dužinama 105, 115, 130, 165 i 220 mm; ⁴ i G1¼” x G1¼” dužine 175 mm; ⁵ i u dužini 198 mm; ⁶ i u dužinama 170, 245 i 270 mm; ⁷ i sa kompozitnim prirubnicama prema EN 1092-1 (moguća ugradnja na mjerno mjesto DN 50).
Podaci prema tehničkoj dokumentaciji proizvođača.

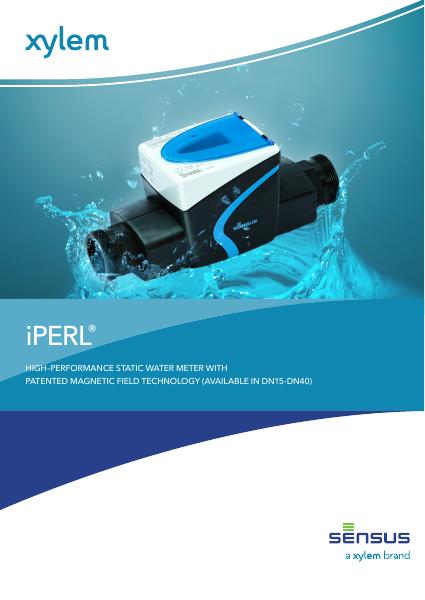

Dokumentacija
