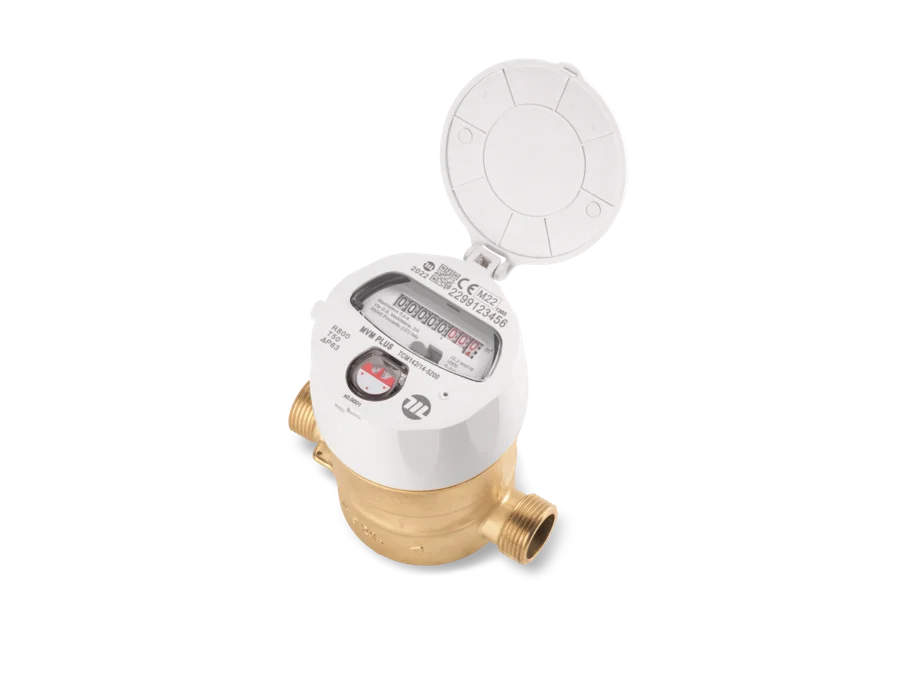

Maddalena MVM – volumetrijski vodomjer sa rotacionim klipom
Volumetrijski vodomjer za vodovode – vrlo nizak početni protok i širok mjerni opseg, R max 800.
Maddalena MVM
MVM je vodomjer za primjenu u vodovodima koji garantuje najveću tačnost i pouzdanost u svim uslovima ugradnje. Izuzetno nizak početni protok i širok mjerni opseg omogućavaju obračun cjelokupne potrošnje i olakšavaju otkrivanje curenja.
To je rezultat spoja tehnologije rotacionog klipa i inovativnog IP68 bakar/staklo brojčanika. Robustan i dugotrajan, pogodan je za najzahtjevnije uslove rada i načine ugradnje i može se opremiti najnovijim tehnologijama za daljinski prenos podataka.

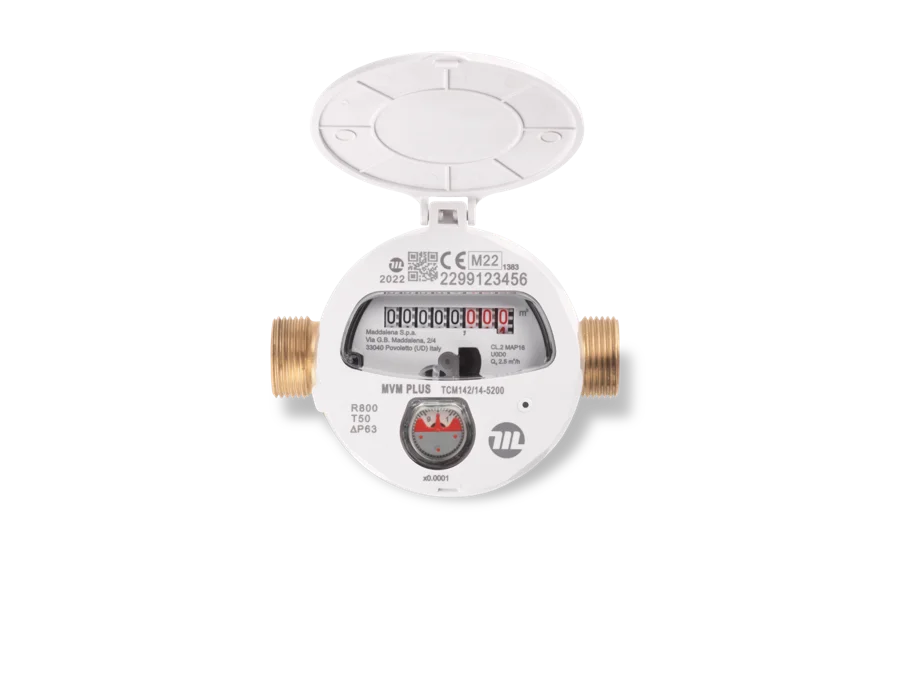

Na stranici proizvođača uz MVM je prikazana i varijanta MVM PLUS (DN 15, mesingano kućište sa ravnim dnom i unutrašnjim kavezom koji poboljšava mjerenje i otpornost na suspendovane čestice) – tehnički list za obje varijante dostupan je u nastavku.
Hladna voda
Volumetrijski princip
Šta MVM donosi
- Volumetrijski vodomjer sa rotacionim klipom za hladnu vodu
- Namijenjen vodovodima i spoljnoj ugradnji
- MID sertifikat: R max 800
- DN 15÷40
- Sanitarni sertifikati za više zemalja
- Ugradnja u svim položajima uz zadržavanje metroloških karakteristika
- Visoka zaštita od spoljnih magnetnih polja
- Zaptiven brojčanik (IP68 bakar/staklo) sprečava kondenzaciju
- Brojčanik se okreće za 360°
- Isporuka sa žičanim ili radio komunikacionim modulom
- Pripremljen za statički davač impulsa (DN 15÷32) 1 imp = 1 l, (DN 40) 1 imp = 10 l
Komunikacija i daljinsko očitavanje
Vodomjer je pripremljen za daljinsko očitavanje: na brojčanik se postavlja komunikacioni modul ili davač impulsa (žični M-Bus, impulsni izlaz ili radio). Impulsni izlaz se može povezati sa komunikacionim uređajima ARSS (npr. ECHO Pulser za NB-IoT), a podaci se obrađuju u softveru AURA.
Maddalena MVM
Mjerni opseg i karakteristike
| DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | |||
|---|---|---|---|---|---|---|---|
| ½” | ¾” | 1” | 1¼” | 1½” | |||
| bilo koji ≤ 800 | bilo koji ≤ 500 | ||||||
| Trajni protok Q3, m³/h | 2,5 | 4 | 6,3 | 10 | 16 | ||
| Protok preopterećenja Q4, m³/h | 3,13 | 5 | 7,88 | 12,50 | 20 | ||
| R (standardno) | 400 | ||||||
| Minimalni protok Q1, l/h | 6,25 | 10 | 15,75 | 25 | 40 | ||
| Prelazni protok Q2, l/h | 10 | 16 | 25,20 | 40 | 64 | ||
Treći red zaglavlja: Q3/Q1 = R prema položaju ugradnje. Druge vrijednosti R dostupne na zahtjev.
| DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | |||
|---|---|---|---|---|---|---|---|
| Temperaturna klasa | T30, T50 | ||||||
| Klasa osjetljivosti na profil protoka | U0 – D0 | ||||||
| Početni protok, l/h | 0,5 | 1 | 2,5 | 4,5 | 7 | ||
| Pad pritiska | ΔP63 | ||||||
| Nazivni pritisak, bar | 16 | ||||||
| Najveće očitavanje, m³ | 99.999 | 999.999 | 9.999.999 | ||||
| Okvirna masa, kg | 0,875 | 1,230 | 3,019 | 4,650 | 6,480 | ||
Najmanje očitavanje: 0,02 l, odnosno 0,2 l (prema prečniku, vidjeti tehnički list).
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 |
|---|---|---|---|---|---|
| Navoj | G¾B | 1B | G1¼B | G1½B | G2B |
| Ugradna dužina L, mm | 110/130/145/165/170 | 105/130/165/190 | 260 | 260 | 300 |
| Visina H, mm | 108 | 118 | 132 | 162 | 176 |
| h, mm | 38 | 45 | 63 | 75 | 88 |
| Širina B, mm | 80 | 90 | 129 | 150 | 172 |
| Podatak | DN 15 |
|---|---|
| Q3/Q1 = R prema položaju ugradnje | bilo koji ≤ 800 |
| Trajni protok Q3, m³/h | 2,5 |
| Protok preopterećenja Q4, m³/h | 3,13 |
| R (standardno) | 400 |
| Minimalni protok Q1, l/h | 6,25 |
| Prelazni protok Q2, l/h | 10 |
| Temperaturna klasa | T30 |
| Klasa osjetljivosti na profil protoka | U0 – D0 |
| Početni protok, l/h | 0,4 |
| Pad pritiska | ΔP63 |
| Nazivni pritisak, bar | 16 |
| Najveće očitavanje, m³ | 99.999 |
| Najmanje očitavanje, l | 0,02 |
| Okvirna masa, kg | 0,75 |
| Navoj | G¾B |
| Ugradna dužina L, mm | 110 / 115 / 145 / 165 / 170 |
| H / h / B, mm | 118,5 / 19 / 86 |
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.
Tehnički list

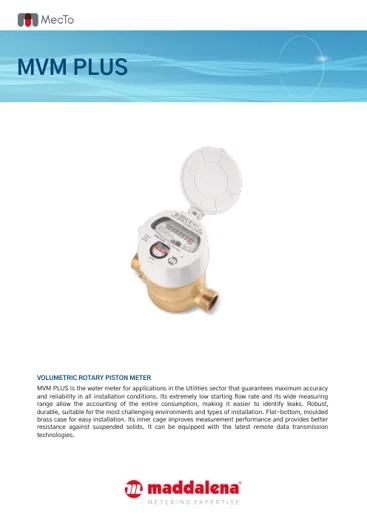

Maddalena MVM – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 4 str., 2,4 MB
Preuzmi PDF ↓
Maddalena MVM – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 4 str., 2,9 MB
Preuzmi PDF ↓Od vodomjera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izvještaji i razmjena podataka sa sistemom za obračun.
Komunikacioni uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomjere.Maddalena MVM se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – ATLAS UNION isporučuje vodomjere, komunikacionu opremu, softver i podršku pri uvođenju.
