Maddalena ELECTO MVM – elektronski volumetrijski vodomjer

Volumetrijski vodomjer sa multiprotokolnim radio-brojčanikom: wM-Bus, OMS i/ili LoRaWAN.

Pošaljite upit
Elektronski volumetrijski vodomjer

Maddalena ELECTO MVM

ElecToWireless M-BusOMSLoRaWAN

ElecTo MVM je vodomjer sa rotacionim klipom za vodu u domaćinstvima, sa inovativnim multiprotokolnim elektronskim radio-brojčanikom. Robustan i dugotrajan, pogodan je za najzahtjevnije uslove rada i načine ugradnje.

Nizak početni protok i širok mjerni opseg obezbjeđuju odličan obračun potrošnje. Veliki LCD displej omogućava lako očitavanje i pruža dodatne informacije korisnicima i operaterima. ElecTo MVM pruža najveću fleksibilnost prenosa podataka na kratkim i velikim rastojanjima i radi sa mobilnim i fiksnim sistemima očitavanja.

Na stranici proizvođača prikazana je i varijanta ElecTo MVM + (DN 15, mesingano kućište sa ravnim dnom i unutrašnjim kavezom) – tehnički listovi za obje varijante dostupni su u nastavku.

Hladna vodaVolumetrijski principVodovodi
Wireless M-BusLoRaWAN
R 800max. klasa (MID)
0,5 l/hpočetni protok DN 15
13 god.min. vijek baterije (dual)
Maddalena ELECTO MVM vodomjer
Ključne karakteristike

Šta ELECTO MVM donosi

  • Elektronski volumetrijski vodomjer sa rotacionim klipom
  • Namijenjen vodovodima i spoljnoj ugradnji
  • MID: R max 800
  • DN 15 do 20
  • Sanitarni sertifikati za više zemalja
  • Okretni brojčanik sa stepenom zaštite IP68
  • Memorija podataka kapaciteta preko 11.000 vrijednosti
  • Integrisani wM-Bus, OMS i/ili LoRaWAN radio
  • Optimizovana antena za najveći domet radio signala
  • Litijumska baterija sa minimalnim vijekom od 13 godina u dvostrukom režimu (zavisi od izabrane konfiguracije)
  • Detekcija neispravnosti: zloupotreba, vjerovatno curenje, prekomjerna potrošnja, povratni tok, blokiran vodomjer i obrnuto ugrađen vodomjer
  • Komplet za programiranje i ispitivanje dostupan na zahtjev
Povezivanje

Komunikacija i daljinsko očitavanje

Wireless M-BusIntegrisani Wireless M-Bus (OMS) radio – očitavanje prolaskom (walk-by / drive-by) ili preko fiksne mreže.LoRaWANIntegrisani LoRaWAN radio – očitavanje preko LoRaWAN mreže velikog dometa.
Galerija

Maddalena ELECTO MVM

Maddalena ELECTO MVM – slika 1Maddalena ELECTO MVM – slika 2
Tehnički podaci

Mjerni opseg i karakteristike

Metrološke karakteristike (MID) – ELECTO MVM
DN 15DN 20
½”¾”
bilo koji ≤ 800
Trajni protok Q3, m³/h2,54
Protok preopterećenja Q4, m³/h3,135
R (standardno)400
Minimalni protok Q1, l/h6,2510
Prelazni protok Q2, l/h1016

Treći red zaglavlja: Q3/Q1 = R prema položaju ugradnje. Druge vrijednosti R dostupne na zahtjev.

Tehnički podaci – ELECTO MVM
PodatakDN 15DN 20
Temperaturna klasaT30, T50T30, T50
Klasa osjetljivosti na profil protokaU0 – D0U0 – D0
Početni protok, l/h0,51
Pad pritiskaΔP63ΔP63
Nazivni pritisak, bar1616
Najveće očitavanje, m³999.999999.999
Najmanje očitavanje, l11
Okvirna masa, kg0,891,116
NavojG¾B1B
Ugradna dužina L, mm110130/190
H / h / B, mm120 / 37 / 89126 / 44 / 92
ELECTO MVM + (DN 15)
PodatakDN 15
Q3/Q1 = R prema položaju ugradnjebilo koji ≤ 800
Trajni protok Q3, m³/h2,5
Protok preopterećenja Q4, m³/h3,13
R (standardno)400
Minimalni protok Q1, l/h6,25
Prelazni protok Q2, l/h10
Temperaturna klasaT30
Klasa osjetljivosti na profil protokaU0 – D0
Početni protok, l/h0,4
Pad pritiskaΔP63
Nazivni pritisak, bar16
Najveće očitavanje, m³999.999
Najmanje očitavanje, l1
Okvirna masa, kg0,74
NavojG¾B
Ugradna dužina L, mm110 / 115 / 145 / 165 / 170
H / h / B, mm127 / 19 / 80

Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.

Video

Maddalena ELECTO MVM u radu

Preuzimanje

Tehnički list

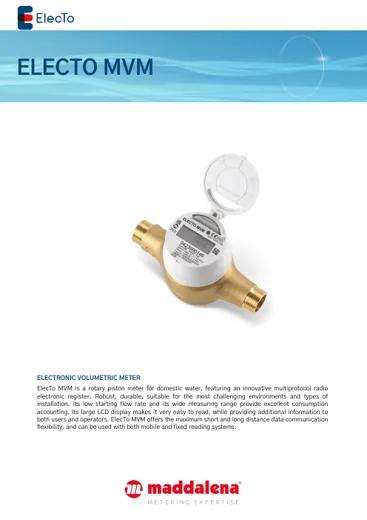

Maddalena ELECTO MVM – tehnički list

Maddalena ELECTO MVM – tehnički list

Originalni tehnički list proizvođača (EN) · PDF, 4 str., 1,9 MB

Preuzmi PDF ↓
Maddalena ELECTO MVM – tehnički list

Maddalena ELECTO MVM – tehnički list

Originalni tehnički list proizvođača (EN) · PDF, 4 str., 2,0 MB

Preuzmi PDF ↓
Kompletno rješenje

Od vodomjera do obračuna

AURA mobilna aplikacijaAURA softverMobilno i daljinsko očitavanje, web portal, izvještaji i razmjena podataka sa sistemom za obračun.Komunikacioni uređaji za vodomjereKomunikacioni uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomjere.

Maddalena ELECTO MVM se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – ATLAS UNION isporučuje vodomjere, komunikacionu opremu, softver i podršku pri uvođenju.

Asortiman

Ostali Maddalena vodomjeri

SJ PLUS-EVOELECTO SJELECTO SJ (multiprotokol)SJ ONEDS TRPMJ ONEMVMMVM PLUS CELECTO MVMELECTO MVM + CELECTO SONICWMAP EVOE-BULKWT

Pošaljite upit

Recite nam prečnik, mjerni opseg i način očitavanja – predložićemo odgovarajuću izvedbu vodomjera Maddalena ELECTO MVM.
