Maddalena ELECTO SONIC – ultrazvučni vodomjer sa daljinskim očitavanjem
Ultrazvučni vodomjer DN 15–50, R800, IP68, wM-Bus i LoRaWAN, opcija NB-IoT.

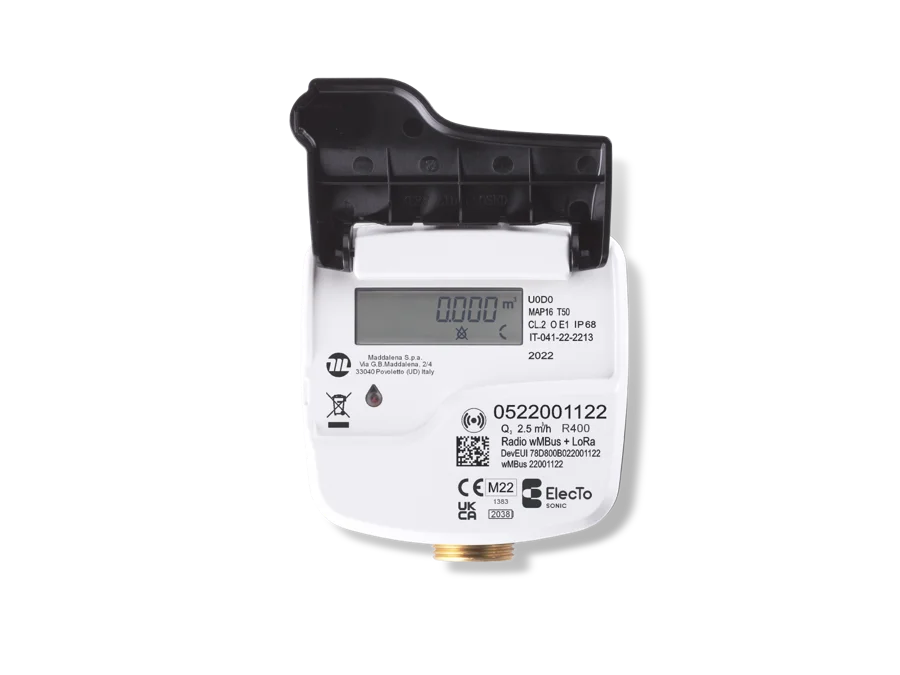

Maddalena ELECTO SONIC
ElecTo SONIC je ultrazvučni vodomjer sa ugrađenom komunikacijom podataka zahvaljujući svom inovativnom elektronskom registru sa mogućnostima višeprotokolne radio komunikacije. Osigurava odlične performanse u svim uslovima ugradnje i neosjetljiv je na hemijske i fizičke karakteristike vode. To je idealno rješenje za ugradnju u vodovodima.
Njegov široki LCD displej sa 9 karaktera (cifara i simbola) čini ga veoma lakim za čitanje, dok pruža dodatne informacije i korisnicima i operaterima. ElecTo SONIC podržava daljinsko očitavanje podataka fiksnim i mobilnim sistemima, uz najveću interoperabilnost.
Kao statički vodomjer nema pokretnih dijelova, pa tačnost mjerenja ostaje trajna, bez servisa i rezervnih dijelova.
Hladna voda
Statičko mjerenje
Šta ELECTO SONIC donosi
- Ultrazvučna tehnologija mjerenja
- DN 15÷50
- MID sertifikat: R max 800
- Sanitarni sertifikati za više zemalja
- Stepen zaštite IP68
- Displej sa 9 karaktera (cifre i simboli)
- Memorija podataka kapaciteta preko 11.000 vrijednosti
- Integrisani wM-Bus i LoRaWAN radio (vijek baterije u podrazumevanoj konfiguraciji 16 godina)
- Opcija sa integrisanim NB-IoT radiom (podrazumevano 13 godina u ECL0)
- Optimizovana antena za najveći domet radio signala
- Detekcija neispravnosti: niska temperatura vode, slaba baterija, prazan cjevovod / vazduh, prekomjerna potrošnja, izostanak potrošnje, obrnuto ugrađen vodomjer, curenje, povratni tok i istek perioda ovjere
- Lokalni NFC interfejs
- Komplet za programiranje i ispitivanje dostupan na zahtjev
Komunikacija i daljinsko očitavanje
Maddalena ELECTO SONIC
Mjerni opseg i karakteristike
| DN 15 | DN 20 | DN 25 | |||
|---|---|---|---|---|---|
| ½” | ¾” | 1” | |||
| bilo koji ≤ 500 | bilo koji ≤ 800 | bilo koji ≤ 500 | bilo koji ≤ 800 | ||
| Trajni protok Q3, m³/h | 1,6 | 2,5 | 4,0 | 6,3 | |
| Protok preopterećenja Q4, m³/h | 2 | 3,13 | 5 | 7,88 | |
| R (standardno) | 315 | 500 | 315 | 500 | |
| Minimalni protok Q1, l/h | 5,08 | 5 | 7,94 | 12,60 | |
| Prelazni protok Q2, l/h | 8,13 | 8 | 12,7 | 20,16 | |
Treći red zaglavlja: Q3/Q1 = R prema položaju ugradnje. Druge vrijednosti R dostupne na zahtjev.
| Podatak | DN 32 | DN 40 | DN 50 |
|---|---|---|---|
| Nazivni prečnik, col | 1¼” | 1½” | 2” |
| Q3/Q1 = R prema položaju ugradnje | bilo koji ≤ 800 | bilo koji ≤ 800 | bilo koji ≤ 800 |
| Trajni protok Q3, m³/h | 10 | 16 | 25 |
| Protok preopterećenja Q4, m³/h | 12,50 | 20 | 31,25 |
| R (standardno) | 500 | 500 | 500 |
| Minimalni protok Q1, l/h | 20 | 32 | 50 |
| Prelazni protok Q2, l/h | 32 | 51,2 | 80 |
Druge vrijednosti R dostupne na zahtjev.
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Temperaturna klasa | T50 | T50 | T50 | T50 | T50 | T50 |
| Klasa osjetljivosti na profil protoka | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 |
| Početni protok, l/h | 2,5 | 4 | 7 | 10 | 16 | 25 |
| Pad pritiska | ΔP40 | ΔP40 | ΔP40 | ΔP40 | ΔP40 | ΔP40 |
| Nazivni pritisak, bar | 16 | 16 | 16 | 16 | 16 | 16 |
| Najveće očitavanje, m³ | 999.999 | 999.999 | 999.999 | 999.999 | 999.999 | 999.999 |
| Najmanje očitavanje, l | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 |
| Okvirna masa, kg | 0,99 | 1,10 | 2,2 | 2,2 | 2,6 | 3,1 |
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Navoj | G¾B | G1B | G1B | G1¼B | G1½B | G2B | G2½B |
| Ugradna dužina L, mm | 110/145/165 | 105*/130/165/190 | 150/160/260 | 160/260 | 200/300 | 300 |
| Visina H, mm | 104 | 105 | 119 | 119 | 126 | 143 |
| h, mm | 19 | 21,5 | 25 | 29 | 34 | 38,5 |
| Širina B, mm | 95 | 95 | 95 | 95 | 95 | 98 |
* samo R500
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.
Maddalena ELECTO SONIC u radu
Tehnički list i uputstvo

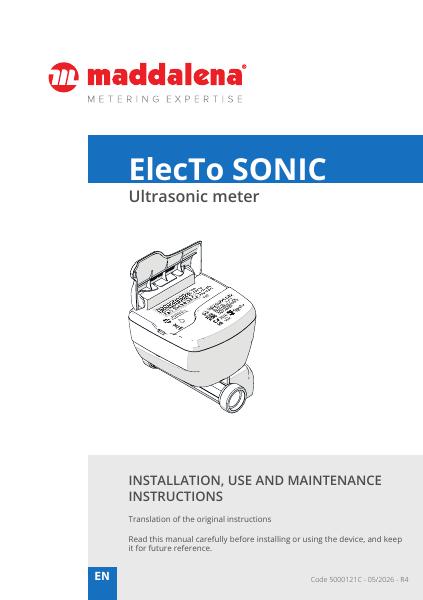

Maddalena ELECTO SONIC – tehnički list
