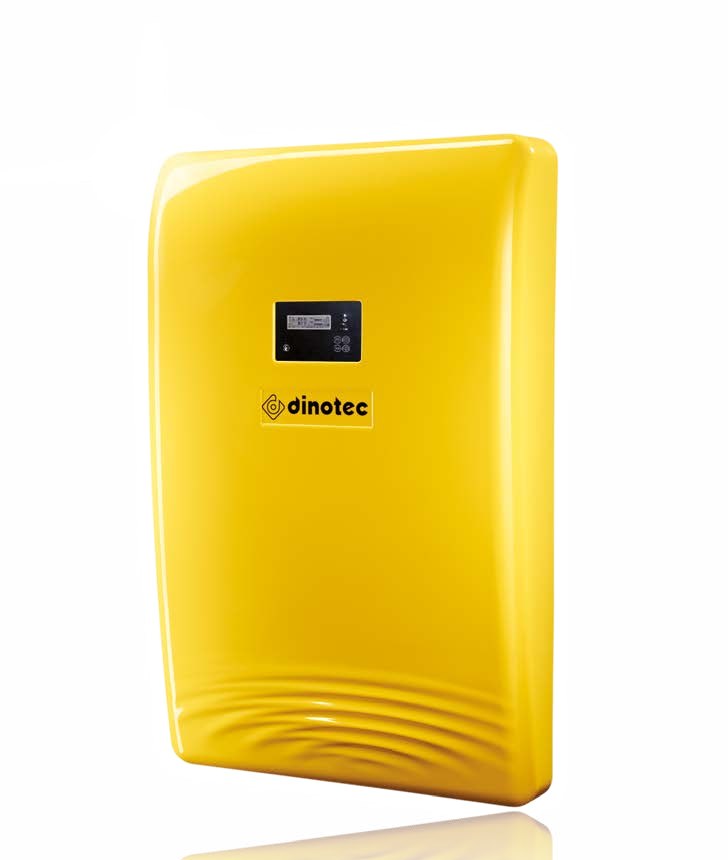

VoDes Blue Wave 30–300 g/h

Zidni elektrolizeri sa cijevnom ćelijom za proizvodnju natrijum-hipohlorita na licu mjesta – iz soli, vode i struje, kapaciteta 30 do 300 g hlora na sat.

Pošaljite upit

Pregled

Kompaktna elektroliza za manja izvorišta i objekte

Dinotec VoDes Blue Wave uređaji proizvode svjež, visokoaktivan rastvor natrijum-hipohlorita (pribl. 6–7 g/l aktivnog hlora) elektrolizom slanice – direktno na mjestu potrošnje. Dezinficijens se dozira u vodu prema potrebi, a uz integrisanu upravljačku tehniku i odgovarajuću mernu i dozirnu opremu VoDes Blue Wave postaje kompletan mjerno-regulaciono-dozirni sistem.

Uređaj se montira na zid i zauzima malo prostora (pribl. 1212 × 772 × 195 mm). Rezervoar slanice sa integrisanim vremenski upravljanim omekšivačem i rezervoar gotovog rastvora postavljaju se odvojeno, prema uslovima na lokaciji. Za primjene u pijaćoj vodi na zahtjev je moguć i rezervoar proizvoda većeg kapaciteta.

Robusna konstrukcija koja zahtijeva malo održavanja omogućava pouzdan, kontinualan rad i na teško dostupnim lokacijama – na manjim izvorištima, rezervoarima i pumpnim stanicama.

Primjena

Gdje se koristi

Dezinfekcija pijaće vodeKomunalno vodosnabdijevanje i vodosnabdijevanje na brodovima i sličnim objektima (prema njemačkoj Uredbi o pijaćoj vodi – TrinkwV, § 11 lista UBA).
Dezinfekcija bazenske vodePrivatni, hotelski i javni bazeni – orijentacione zapremine po modelu date su u tabeli ispod.
Tretman vode u industrijiIndustrija pića, cirkulaciona (rashladna) voda, otpadne vode.
Ostale primjeneAkvarijumi i ribnjaci, stočarstvo i druge namjene.

Prednosti

Zašto VoDes Blue Wave

Bezbjedna alternativa gasnom hloruNema opasnosti od isticanja gasnog hlora; na lokaciji se skladišti samo so.
Bezbjedni pogonski resursiSo, voda i električna energija – bez teških kanistera sa hemikalijama.
Niži troškovi skladištenja i transportaBez posebnih mjera za skladištenje i bez posebne tehničke prostorije.
Mali prostor za ugradnjuZidna montaža; servisni poklopac se lako skida i vraća.
Pokrivanje vršne potrošnjeRezervoar gotovog rastvora uvijek sadrži svjež dezinficijens za periode povećane potrošnje.
Integrisana upravljačka tehnikaSmanjuje troškove mjerno-regulacione i dozirne opreme; komunikacioni modul Modbus RTU.
Ekološki prihvatljivoManje otpada i ambalaže, niska potrošnja soli i niski pogonski troškovi.
Manje rada za osobljeAutomatski rad, kontrola dopune omekšivača i nadzor protoka i temperature.

Ponuda

Verzije i oprema

VoDes Blue Wave30 – 300 g/h hloraManja izvorišta

VoDes UD i Twin1.000 – 25.000 g/h hloraVeća izvorišta i industrija

WaterInspectorKontrola doziranja,
analiza i nadzor

99,9% NaClČista so za elektrolizu
i industriju

Priprema slanice

Rezervoar slanice sa integrisanim omekšivačem

Uz VoDes Blue Wave koristi se rezervoar rastvora soli (slanice) sa integrisanim omekšivačem vode. Omekšivač je vremenski upravljan i ugrađen direktno u rezervoar slanice, tako da procesna voda za elektrolizu uvijek ima odgovarajući kvalitet – bez taloženja kamenca na elektrodama i uz duži vijek elektrolizne ćelije.

Integrisan, vremenski upravljan omekšivačSmješten u rezervoaru slanice; dopuna omekšivača se automatski kontroliše na svim modelima.
Odvojeni rezervoariRezervoar slanice i rezervoar gotovog rastvora postavljaju se odvojeno od zidnog uređaja, prema uslovima na lokaciji.
Rezervoar proizvoda sa hidrostatičkim mjerenjem nivoaUvijek sadrži svjež, visokoaktivan dezinficijens i pokriva periode vršne potrošnje.
Veći rezervoar za pijaću voduZa primjene u pijaćoj vodi na zahtjev je moguć rezervoar proizvoda posebno velike zapremine.
So tipa AZa maksimalnu efikasnost i dug vijek sistema preporučuje se tabletirana so kvaliteta tip A (dinosolit ili ekvivalent).

Izvor: katalog „VoDes BlueWave“ (dinotec, 01/2025), str. 3–5.

Poređenje

Blue Wave u odnosu na gasni i tečni hlor

VoDes Blue Wave proizvodi svjež rastvor natrijum-hipohlorita (NaCl + H₂O → NaOCl + H₂) direktno u objektu. U poređenju sa gasnim hlorom (Cl₂) i tečnim hlorom (NaOCl 12 %) to je bezbjednije i ekološki povoljnije rješenje:

Bez skladištenja opasnih hemikalijaNema boca gasnog hlora ni kanistera tečnog hlora – samo tabletirana so, voda i struja.

Ekološki povoljnoLokalna proizvodnja, bez transporta opasnog tereta i povratne ambalaže.

Stabilna sirovinaSo ne gubi kvalitet, za razliku od tečnog hlora koji slabi pri stajanju.

Manje hlorata nego kod tečnog hloraRazblažen rastvor troši se ubrzo nakon proizvodnje; manji uticaj na pH jer nema dodatka lužine.

Bez boca pod pritiskomNema periodičnog ispitivanja boca, prostora za opasne materije ni gas-maski.

Niski operativni troškoviGlavni potrošni materijal je obična tabletirana so.

Kompletna tabela poređenja za sve VoDes uređaje →

Tehnički podaci

Tehničke karakteristike VoDes Blue Wave

Karakteristika	VoDes 30	VoDes 60	VoDes 90	VoDes 150	VoDes 200	VoDes 300
Proizvodnja hlora, do (g Cl/h)	30	60	90	150	200	300
Prosječni \| maks. dnevni kapacitet (g/dan, pribl.)	660 \| 720	1320 \| 1440	1980 \| 2160	3300 \| 3600	4400 \| 4800	6600 \| 7200
Koncentracija hlora (g/l, pribl.)	6–7	6–7	6–7	6–7	6–7	6–7
Potrošnja vode (l/h, pribl.)	5	9	16	23	30	46
Potrošnja soli (g/h, pribl.)	108	216	324	540	720	1080
Potrošnja električne energije u radu (kWh)	0,135	0,27	0,405	0,700	0,900	1,35
Nadzor protoka	Da	Da	Da	Da	Da	Da
Automatsko ograničenje temperature	Da	Da	Da	Da	Da	Da
Nadzor povratnog toka u vodu za vodonik	Da	Da	Da	Da	Da	Da
Kontrola dopune omekšivača	Da	Da	Da	Da	Da	Da
Rezervoar proizvoda sa hidrostatičkim mjerenjem nivoa	Da	Da	Da	Da	Da	Da
Režim rada	samostalni (stand-alone)	samostalni (stand-alone)	samostalni (stand-alone)	samostalni (stand-alone)	samostalni (stand-alone)	samostalni (stand-alone)
Postrojenje za omekšavanje vode	integrisano	integrisano	integrisano	integrisano	integrisano	integrisano
Modbus interfejs	Da	Da	Da	Da	Da	Da
Integrisana upravljačka tehnika	Da	Da	Da	Da	Da	Da
Meni sa tekstualnim porukama	Da	Da	Da	Da	Da	Da

Uslovi ugradnje

Uslov	VoDes 30	VoDes 60	VoDes 90	VoDes 150	VoDes 200	VoDes 300
Potreban prostor, V × Š × D (mm, pribl.)	1212 × 772 × 195	1212 × 772 × 195	1212 × 772 × 195	1212 × 772 × 195	1212 × 772 × 195	1212 × 772 × 195
Min./maks. temperatura prostorije	10–40 °C	10–40 °C	10–40 °C	10–40 °C	10–40 °C	10–40 °C
Ventilacija prostorije	potrebna	potrebna	potrebna	potrebna	potrebna	potrebna
Temperatura procesne vode na ulazu	maks. 25 °C	maks. 25 °C	maks. 25 °C	maks. 25 °C	maks. 25 °C	maks. 25 °C
Zatvoren odvod vodonika napolje	da, sa stalnim usponom	da, sa stalnim usponom	da, sa stalnim usponom	da, sa stalnim usponom	da, sa stalnim usponom	da, sa stalnim usponom
Posebne mjere za skladištenje	nisu potrebne	nisu potrebne	nisu potrebne	nisu potrebne	nisu potrebne	nisu potrebne
Rukovanje opasnim materijama	ne	ne	ne	ne	ne	ne
Posebna tehnička prostorija	nije potrebna	nije potrebna	nije potrebna	nije potrebna	nije potrebna	nije potrebna

Preporuke za primjenu u bazenima

Primjena	VoDes 30	VoDes 60	VoDes 90	VoDes 150	VoDes 200	VoDes 300
Dezinfekcija bazenske vode – privatni bazeni (zapremina do pribl.)	100 m³	200 m³	300 m³	500 m³	670 m³	1000 m³
Dezinfekcija bazenske vode – javni bazeni (zapremina do pribl.)	40 m³	100 m³	200 m³	250 m³	330 m³	500 m³

Vrijednosti su preuzete iz kataloga proizvođača „VoDes BlueWave“ (dinotec, 01/2025): tehničke karakteristike i uslovi ugradnje – str. 5, preporuke za primjenu u bazenima – str. 4. Vrijednosti su približne. Zadržano je pravo tehničkih izmjena proizvođača.

Preuzimanja

Katalog

VoDes BlueWave (EN, 01/2025)Originalni katalog proizvođača · PDF, 6 str.Preuzmi PDF ↓

Izvor: dinotec GmbH, katalog „VoDes BlueWave – On-site electrolysis“ (01/2025). Tekst je preveden i prilagođen.

Elaborat i projektna dokumentacija

Podrška za konkurse i projektovanje

ATLAS UNION može da pripremi elaborat za apliciranje kod fondova koji finansiraju nabavku ekološki prihvatljive opreme, kao i projekat i kompletnu projektnu dokumentaciju – za javna komunalna preduzeća (vodovode) i za privatne korisnike.

Pošaljite upit

Pošaljite nam protok vode, potrebnu dozu hlora i opis objekta – predložićemo odgovarajući model VoDes Blue Wave sa kompletnom opremom.
