Elektroliza – NaOCl
Proizvodnja hlora iz soli, vode i struje na mjestu potrošnje – Dinotec VoDes kao kompletna hlorna stanica sa mjerenjem, regulacijom i doziranjem.
Elektroliza soli umjesto gasnog hlora i tečnog hlora
Dinotec VoDes elektrolizeri proizvode svjež, visokoaktivan rastvor natrijum-hipohlorita (0,6% NaOCl) iz soli, vode i struje – direktno na mjestu potrošnje. Nema transporta i skladištenja opasnih hemikalija, a postupak je potpuno automatizovan i bez izdvajanja gasnog hlora.
Tečni hlor (gotov natrijum-hipohlorit) vremenom gubi na jačini, a gasni hlor predstavlja rizik pri radu, skladištenju i transportu. Elektroliza na licu mjesta rješava oba problema i omogućava daljinski nadzor rada uređaja.
Elektrolizu isporučujemo isključivo kao kompletno rješenje: elektrolizer, priprema vode i slanice, rezervoari, mjerno-regulacioni uređaj WaterInspector i dozirna tehnika – uz montažu, puštanje u rad i obuku.
Kategorije uređaja
Izaberite vrstu uređaja prema kapacitetu i vrsti vode.
- Protočni elektrolizeriKompaktni uređaji za manja izvorišta, zgrade i bazene. Saznajte više →
- Elektrolizeri većeg kapacitetaZa vodovode i industrijske sisteme sa većom potrošnjom hlora. Saznajte više →
- Mjerno-regulaciona opremaMjerenje slobodnog hlora i pH, regulacija doziranja i daljinski nadzor. Saznajte više →
Šta obuhvata isporuka
- Elektrolizer Dinotec VoDesProizvodi 0,6% NaOCl iz razblažene slanice; sopstveni ispravljač, kontroler i integrisana duvaljka za razblaživanje vodonika.
- Automatski omekšivač vodeUklanja kamenac prije elektrolizera i štiti elektrode, čime se produžava vijek ćelije.
- Rezervoar slanicePE posuda sa lažnim dnom, zaštitnim bunarom, plovnim ventilom za dopunu i nivostatom minimalnog nivoa.
- Rezervoar gotovog NaOCl rastvoraPE rezervoar sa nivostatima za automatsko uključivanje/isključivanje elektrolizera i usisnim kopljem sa zaštitom pumpe od rada na suvo.

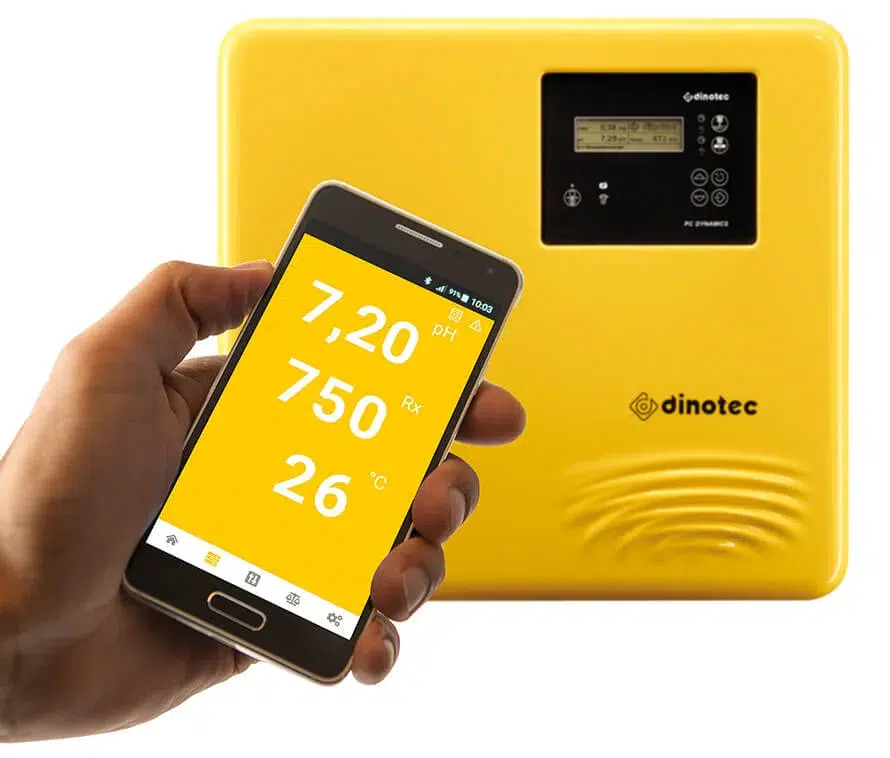

- Dinotec WaterInspectorKontinualno mjerenje slobodnog hlora i pH; beznaponski kontakt zaustavlja dozirnu pumpu.
- Dozirna pumpaDigitalna dozirna pumpa sa impulsnim ulazom za proporcionalno doziranje i multifunkcionalnim ventilom.
- Injektor i uzorkovanjeInjekcioni ventil sa nepovratnim ventilom na mjestu doziranja i bypass vod uzorka za WaterInspector.
- Montaža, puštanje u rad i obukaInstalacija na lokaciji, podešavanje sistema i obuka osoblja.
Princip rada
- 1. Priprema slaniceOmekšana voda rastvara tabletiranu so u rezervoaru slanice.
- 2. ElektrolizaVoDes elektrolizom razblažene slanice proizvodi 0,6% rastvor NaOCl i puni rezervoar gotovog rastvora.
- 3. DoziranjeDozirna pumpa ubrizgava rastvor proporcionalno protoku, prema impulsima vodomjera – najčešće na dovodu u rezervoar čiste vode, radi potrebnog kontaktnog vremena.
- 4. KontrolaWaterInspector mjeri slobodni hlor i pH u vodi koja odlazi u mrežu i nadzire doziranje.
Bezbjedan rad
- Odvod vodonikaVodonik nastao elektrolizom razblažuje se integrisanom duvaljkom i odvodi namjenskom cijevi van objekta.
- Interlock sa WaterInspector-aPumpa se zaustavlja pri prekoračenju gornje granice hlora, padu mjernog protoka ili kvaru sonde.
- Zaštita pumpeNivoplovci u rezervoaru štite dozirnu pumpu od rada na suvo.
- Bez opasnih hemikalijaNa lokaciji se skladišti samo so – bez gasnog hlora i kanistera hipohlorita.
Šta investitor treba da obezbijedi
- ProstorijaNpr. 4,0 × 2,5 m; pod i zidovi do 1 m obloženi pločicama, podni slivnik, vrata min. 100 cm bez praga (unos palete soli), prozor na kip, temperatura +5 do +40 °C, prolaz za odvod vodonika van objekta.
- VodaPriključak procesne vode R 3/4”, 2,5–6 bar, sa regulatorom pritiska; odvod za regeneraciju omekšivača i uzorak.
- StrujaTrofazno napajanje iz glavnog razvodnog ormara za razvodni ormar hlorne stanice.

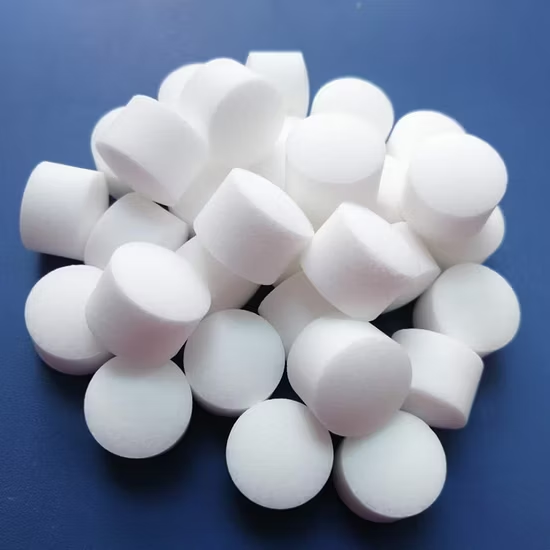

- SoTabletirana so čistoće min. 99,9% NaCl – neodgovarajuća so oštećuje elektrode i poništava garanciju na ćeliju.
Elektroliza, gasni hlor ili tečni hlor?
Za dezinfekciju vode za piće danas se najčešće koriste tri rješenja: gasni hlor (Cl2), tečni hlor – gotov natrijum-hipohlorit 12 % koji se doprema u kanisterima i cisternama – i elektroliza soli na licu mjesta. Elektroliza zadržava prednosti oba klasična postupka, a otklanja njihove najveće nedostatke: u objektu se ne skladište opasne hemikalije, nema prijevoza opasnog tereta, a sirovina (so) ne gubi kvalitet tokom skladištenja.
U elektroliznoj ćeliji iz slanice nastaje rastvor natrijum-hipohlorita, a kao jedini sporedni produkt izdvaja se vodonik koji se bezbjedno odvodi van objekta:
NaCl + H2O + električna energija → NaOCl + H2↑
| Parametar | Gasni hlorCl2 u bocama pod pritiskom | Tečni hlornatrijum-hipohlorit 12 % (NaOCl) | Dinotec elektroliza na licu mjestasvi VoDes uređaji |
|---|---|---|---|
| Bezbjednost rukovanja i rizik od akcidenata | Visok – otrovan gas pod pritiskom; hlor je opasna supstanca po Seveso III (pragovi 10 t / 25 t) | Srednji – korozivan rastvor; u dodiru sa kiselinama oslobađa hlor | Visoka – razblažen rastvor (6–7 g/l) proizvodi se po potrebi; nastali vodonik se razblažuje i odvodi van objekta |
| Propisi o hemikalijama na lokaciji | Opasna hemikalija (akutno toksična) – bezbjednosni list, posebni uslovi skladištenja, obuka i zaštita na radu | Opasna (korozivna) hemikalija – bezbjednosni list, uslovi skladištenja, zaštita na radu | Skladišti se samo so, koja nije opasna hemikalija – znatno manje obaveza |
| Težina i manuelni rad | Boce sa ≈ 50–70 kg hlora (puna boca bruto ≈ 100–130 kg) ili buradi od 1 t; zahtijevan istovar i prenos | Velike količine tečnosti – kanisteri, IBC kontejneri ili cisterne | Laka manipulacija – tabletirana so u vrećama od 25 kg |
| Periodično ispitivanje posuda pod pritiskom | Boce podliježu periodičnom ispitivanju (propisi o opremi pod pritiskom i ADR) | Nije primjenjivo | Nije primjenjivo |
| Prostor i zaštitna oprema | Poseban, odvojen prostor, detekcija gasa, gas-maske i zaštitna oprema | Prihvatna posuda (tankvana) i lična zaštitna oprema | Bez prostora za opasne materije i gas-maske – potrebni ventilacija i odvod vodonika |
| Stabilnost sirovine pri skladištenju | Ne gubi koncentraciju | Gubi jačinu pri stajanju – brže na toploti i svjetlosti | So ne gubi kvalitet – stabilna i suva |
| Dostupnost sirovine | Zavisi od proizvođača i transporta; tokom pandemije zabilježene nestašice | Zavisi od proizvođača i transporta; tokom pandemije zabilježene nestašice | Široko dostupna – tabletirana so (EN 14805, min. 99,9 % NaCl) |
| Uticaj na pH tretirane vode | Snižava pH i alkalitet (nastaje hlorovodonična kiselina) | Povećava pH – rastvor je stabilizovan viškom lužine (pH ≈ 11–13) | Manji uticaj – razblažen rastvor bez dodatka lužine |
| Sporedni produkti (hlorat, bromat) | Sam dezinficijens ne unosi hlorat ni bromat | Hlorat (i perhlorat) raste sa vremenom i temperaturom skladištenja; moguć bromat | Hlorat se stvara, ali manje nego kod skladištenog 12 % rastvora jer se razblažen rastvor brzo troši; bromat se ograničava čistom soli (nizak sadržaj bromida) |
| Operativni troškovi | Niska cijena hemikalije, ali dodatni troškovi bezbjednosti (prostor, detekcija, oprema, obuka) | Najviši – hemikalija, transport, gubitak jačine | Niski – so, voda i struja; bez troškova skladištenja opasnih materija |
| Ekološki uticaj i transport | Transport opasnog tereta, rizik od curenja | Transport velikih količina rastvora (većinom vode) i ambalaža | Povoljan – lokalna proizvodnja, bez transporta opasnih materija; potrebna električna energija |
| Automatizacija i nadzor | Moguća (automatski hlorinatori, detektori gasa) | Moguća (dozirne pumpe, mjerenje reziduala) | Integrisana – proizvodnja prema potrošnji i daljinsko održavanje (dinoRemote) |
| Usklađenost sa propisima i normama | Stroge mjere: Seveso III, ADR, oprema pod pritiskom | Mjere za opasne hemikalije i ADR transport | Jednostavnija – bez Seveso i ADR obaveza za dezinficijens; so prema EN 14805 |
Kvačica označava povoljniju opciju za korisnika. Pregled je informativan i važi za sve Dinotec VoDes elektrolizere; konkretne obaveze zavise od objekta, količina i važećih propisa. Zakoni o hemikalijama FBiH („Službene novine FBiH“ 77/20) i Republike Srpske („Službeni glasnik RS“ 21/18) obavezu imenovanja savjetnika za hemikalije propisuju za proizvođače i uvoznike hemikalija. Granične vrijednosti u vodi za piće prema EU direktivi 2020/2184: bromat 10 µg/l, hlorat i hlorit po 0,25 mg/l.
Zašto je elektroliza ekološki povoljno rješenje
Primjer iz prakse (generički proračun)
| Prosječna potrošnja hlora | 50 l/s × 3.600 s × 0,5 mg/l ÷ 1.000 = 90 g/h; 90 g/h × 24 h = 2.160 g/dan (oko 2,2 kg hlora dnevno) |
|---|---|
| Dan najveće potrošnje | 2.160 g/dan × 1,4 ≈ 3.024 g/dan (oko 3,0 kg hlora dnevno) |
| Izbor elektrolizera | 3.024 g/dan ÷ 200 g/h ≈ 15,1 h rada na najveći dan (granica 16 h) → dinotec VoDes Blue Wave 200 (200 g/h) |
| Doziranje pri vršnom protoku | 100 l/s × 3.600 s × 0,5 mg/l ÷ 1.000 = 180 g/h = 30 l/h rastvora 6 g/l iz rezervoara gotovog rastvora (500 l, oko 3 kg hlora); dozirna pumpa Grundfos DDA 60-10 |
| Potrošnja soli | 3,6 g soli po 1 g proizvedenog hlora (0,72 kg/h pri 200 g/h; oko 7,8 kg dnevno pri prosječnom protoku) |
| Godišnje, pri prosječnih 50 l/s | 1.576.800 m3 vode; 788,4 kg aktivnog hlora; oko 2.840 kg soli |
Tehničke karakteristike
Primjer dimenzionisanja (generički)
| Vršni protok vode | 100 l/s |
|---|---|
| Prosječni protok | 50 l/s (180 m³/h) |
| Doza aktivnog hlora | 0,5 mg/l → 90 g/h prosječno, oko 2,2 kg hlora dnevno |
| Dan najveće potrošnje | faktor 1,4 → oko 3,0 kg hlora dnevno |
| Izabrani uređaj | dinotec VoDes Blue Wave 200 (200 g/h), oko 15 h rada na najveći dan (granica 16 h) |
| Doziranje pri vršnom protoku | 180 g/h = 30 l/h rastvora 6 g/l iz rezervoara, dozirna pumpa Grundfos DDA 60-10 |
| Rezervoar gotovog rastvora | 500 l, 0,6% NaOCl (oko 3 kg hlora, približno jedan dan najveće potrošnje) |
| Zaliha soli | 1 euro-paleta (1 t) – dovoljna za više od 4 mjeseca rada |
Elektrolizer se bira prema dnevnoj količini hlora za dan najveće potrošnje; vršne satne potrebe pokrivaju rezervoar gotovog rastvora i dozirna pumpa.
Katalog za preuzimanje
Katalog proizvođača u PDF formatu.
Stručni članci
Pošaljite upit
Pošaljite nam protok, potrebnu dozu i opis objekta – pripremićemo predlog kompletne hlorne stanice.
