dinotec WaterInspector
Kompletan sistem za mjerenje, analizu i regulaciju slobodnog hlora, hlor-dioksida ili ozona – sa integrisanom mjernom ćelijom universal fm, automatskim čišćenjem elektrode (AER) i sistemom automatske provjere (ACS).
Precizna i pouzdana kontrola dezinfekcije vode
dinotec WaterInspector je mjerno-regulacioni sistem koji automatski mjeri i reguliše koncentraciju dezinficijensa – slobodnog hlora, hlor-dioksida ili ozona – uz mjerenje redoks potencijala, temperature i opciono pH vrijednosti. Kao „svestrani” uređaj iz programa dinotec, upravlja kvalitetom vode i obezbjeđuje visoku pouzdanost procesa.
Srce sistema je inovativna mjerna ćelija universal fm sa hlornom elektrodom bez habanja, automatskim čišćenjem elektrode i ugrađenom provjerom verodostojnosti mjerenja. Mjerni sistem se sam nadzire, otporan je na pritisak do 10 bar (pri 20 °C) i pouzdano radi i u toploj vodi do 70 °C.
WaterInspector se isporučuje predmontiran na zidnoj ploči (oko 600 × 550 × 170 mm), što omogućava brzo puštanje u rad i jednostavnu ugradnju bez reduktora pritiska. Odmah poslije čišćenja elektroda sistem je ponovo potpuno spreman za rad.
Ključne prednosti
- TačnoAutomatsko mjerenje i regulacija hlora, hlor-dioksida ili ozona; temperaturna i protočna kompenzacija mjerenja dezinficijensa.
- InteligentnoIntegrisana provjera verodostojnosti mjerenja i ACS – sistem automatske provjere mjernog sistema.
- UdobnoAER – automatsko čišćenje elektrode za dezinficijens, bez ručnih intervencija.
- Visoka raspoloživostOdmah poslije čišćenja elektroda WaterInspector je ponovo potpuno spreman za rad.
- PreglednoVeliki grafički displej sa porukama u obliku teksta i jednostavna navigacija kroz meni na više od 10 jezika.
- EkonomičnoElektroda za dezinficijens bez habanja i izuzetno dug vijek elektroda smanjuju troškove rada i održavanja.
- Brza ugradnjaPredmontirano na zidnoj ploči; ugradnja bez reduktora pritiska, otpornost na pritisak do 10 bar pri 20 °C.
- Doziranje prema potrebiRegulacija dezinficijensa prema stvarnoj potrebi, P ili PI regulacija po izboru.
universal fm – srce WaterInspector-a
Mjerni sistem je osnova svakog regulacionog sistema za tretman vode – pouzdano i tačno mjerenje je preduslov za optimalan kvalitet vode. Mjerna ćelija universal fm, integrisana u WaterInspector, namijenjena je mjerenju i regulaciji Cl₂, ClO₂ i O₃ (u izvedbi universal fm i H₂O₂) i postavlja nove standarde u pogledu pouzdanosti i jednostavnog održavanja.
- Hlorna elektroda bez habanjaPod normalnim radnim uslovima elektroda se ne troši – nema periodične zamjene.
- AER – automatsko čišćenje elektrodeČišćenje po impulsnom principu obezbjeđuje da površina elektrode u svakom trenutku bude čista.
- ACS – sistem automatske provjerePoslije svakog čišćenja automatski se provjerava kompletan mjerni sistem hlora; ponovna kalibracija hlorne elektrode praktično nije potrebna.
- Provjera verodostojnostiRedoks potencijal i pH bilježe se i koriste za provjeru verodostojnosti tokom mjerenja.
- Zajednička mjerna komoraElektrode su ugrađene u zajedničku komoru sa povoljnim protokom; komora se vadi i posebno lako čisti.
- Svjetlonepropusna ćelijaKonstrukcija mjerne ćelije smanjuje rast algi.
- Sve uključenoOgraničenje protoka, temperaturni senzor i slavina za uzimanje uzorka; kontrolisan protok mjerne vode.
- Brzo i bezbjedno puštanje u radJednostavno čišćenje i održavanje uz povećanu pogonsku sigurnost.
| Princip mjerenja | potenciostatski, otvoreni elektrodni sistem |
|---|---|
| Protočna armatura | otporna na pritisak do 10 bar pri 20 °C |
| Maks. temperatura mjerne vode | 70 °C |
| Protok mjerne vode | 30–120 l/h; ograničivač protoka 120 l/h |
| Nadzor mjerne vode | da |
| Priključci | 1/4“, crijevni priključak 6/8 ili utični sistem |
Izvor: dinotec, informacija o proizvodu „universal fm“. Karakteristike i izvedba zavise od priključenog mjernog i regulacionog uređaja i oblasti primjene.
Tehničke karakteristike
Mjerene veličine i opsezi
| Mjerena veličina | Mjerni opseg | Rezolucija |
|---|---|---|
| Hlor / hlor-dioksid / ozon | 0 – 5 mg/l | 0,01 mg/l |
| pH | 0 – 14 | 0,01 pH |
| Redoks | 0 – 1000 mV | 1 mV |
| Temperatura (Pt 1000) | 0 – 60 °C | 0,1 °C |
| Nadzor mjerne vode | mjerenje protoka | – |
Temperaturna kompenzacija mjerenja hlora/hlor-dioksida/ozona i pH; protočna kompenzacija mjerenja hlora/hlor-dioksida/ozona.
Regulacija, ulazi i izlazi
| Način regulacije | P ili PI regulacija, po izboru |
|---|---|
| Regulisane veličine | hlor / hlor-dioksid / ozon i pH (opcija) |
| Digitalni izlazi | 4 beznaponska releja: doziranje hlora/hlor-dioksida/ozona; doziranje za podizanje ili snižavanje pH; upravljanje cirkulacionom pumpom; zbirni alarm |
| Maks. opterećenje kontakata (230 V AC) | 370 W induktivno, 500 W omsko |
| Digitalni ulazi | impulsni ulaz nadzora mjerne vode; impulsni ulaz mjerenja protoka; ulaz za odobrenje regulatora; ulaz za odobrenje sistema; ulaz signala praznog spremnika hemikalije |
| Analogni izlazi | 0(4) – 20 mA za hlor/ozon/hlor-dioksid, redoks, pH i temperaturu |
| Komunikacioni interfejs | Modbus RTU |
Analitički dio (protočna armatura)
| Maks. pritisak | 10 bar pri 20 °C |
|---|---|
| Protok | maks. oko 120 l/h |
| Nadzor protoka | turbinski senzor protoka |
| Ograničenje protoka | unutrašnji ograničivač protoka |
| Temperatura mjerne vode | 0 – 70 °C |
| Oprema | slavina za uzimanje uzorka i filter mjerne vode; zaporni ventili na ulazu i izlazu |
| Priključci ulaz/izlaz | crijevni priključak 6/8 |
Opšti podaci
| Upravljačka jedinica | plastično kućište, stepen zaštite IP 65 |
|---|---|
| Rukovanje | veliki grafički displej 100 × 30 mm sa tastaturom |
| Jezici menija | više od 10 jezika |
| Napajanje | 230 V / 115 V AC, 50/60 Hz |
| Potrošnja | 10 VA (bez dozirne opreme) |
| Dimenzije (Š × V × D) | oko 600 × 550 × 170 mm |
| Masa | oko 10 kg (zavisno od izvedbe) |
| Radna temperatura | +5 … +50 °C |
| Temperatura skladištenja | −20 … +65 °C |
| Relativna vlažnost | maks. 90 % pri 40 °C, bez kondenzacije |
| Izvedbe | i sa cirkulacionom pumpom i modulom za miješanje |
Podesivi parametri regulacije (dezinfekcija)
| Parametar | Opseg podešavanja | Fabričko podešavanje (hlor) |
|---|---|---|
| Zadata vrijednost / granične vrijednosti | 0 – 5,0 mg/l | 0,40 mg/l (zadata) |
| P-opseg | 0 – 5,0 mg/l | 0,10 mg/l |
| Integralno vrijeme | 0 – 3600 s | 0 s |
| Histerezis | 0,00 – 1,00 mg/l | 0,00 mg/l |
| Frekvencija impulsa | 0 – 10.800 impulsa/h | 7200 impulsa/h |
| Period u režimu impuls-pauza | 1 – 99 s | 10 s |
| Najkraći impuls u režimu impuls-pauza | 0,1 – 10 s | 0,5 s |
| Odlaganje alarma | 0 – 15 min | 2 min |
| Odlaganje uključenja | 0 – 20 min | 5 min |
| Minimalni protok mjerne vode | 10 – 100 l/h | 40 l/h |
| Temperaturna kompenzacija | ručna / automatska (Pt 1000) | automatska |
| Analogni izlaz | 0–20 ili 4–20 mA | 4–20 mA |
Izvor: dinotec, katalog WaterInspector (dino/FA-0.25-1312) i uputstvo za rukovanje WaterInspector (podesivi parametri regulacije). Zadržano pravo tehničkih izmjena.

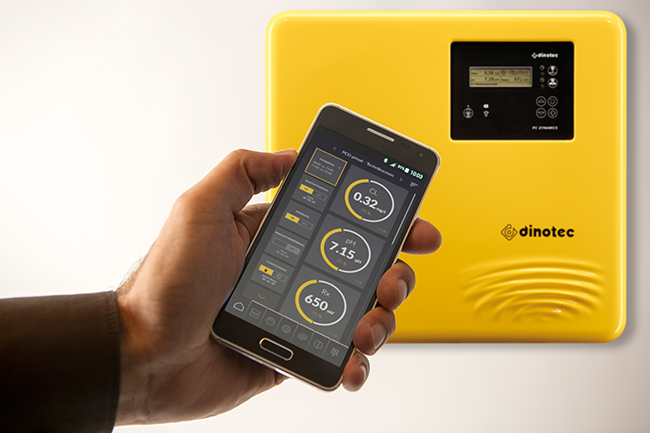

Daljinski nadzor i integracija u sistem upravljanja
WaterInspector se jednostavno povezuje sa nadređenim sistemom upravljanja i nadzora (SCADA/PLC). Preko interfejsa Modbus RTU i analognih strujnih izlaza izmjerene vrijednosti, statusi i alarmi dostupni su u kontrolnoj sobi ili na daljinu, tako da je stanje dezinfekcije pod kontrolom i kada osoblje nije na licu mjesta.
- Modbus RTUDigitalna komunikacija sa nadređenim sistemom upravljanja.
- Analogni izlazi 0(4)–20 mAZa dezinficijens, redoks, pH i temperaturu.
- Relej zbirnog alarmaBeznaponski kontakt za prosljeđivanje alarma.
- Ulazi za odobrenjeOdobrenje regulatora i sistema iz spoljnog upravljanja.
Tipične primjene
- Vodovodi i hlorne stanice – sa elektrolizom (NaOCl), hlor-dioksidom ili ozonom
- Bolnice
- Hoteli
- Sportski objekti
- Industrijska postrojenja
- Sistemi tople vode do 70 °C – svuda gdje je potrebna efikasna i pouzdana dezinfekcija
Podrška za konkurse i projektovanje
ATLAS UNION može da pripremi elaborat za apliciranje kod fondova koji finansiraju nabavku ekološki prihvatljive opreme, kao i projekat i kompletnu projektnu dokumentaciju – za javna komunalna preduzeća (vodovode) i za privatne korisnike.
Pošaljite upit
Pošaljite nam upit za dinotec WaterInspector – kao samostalan uređaj ili dio kompletne hlorne stanice.
